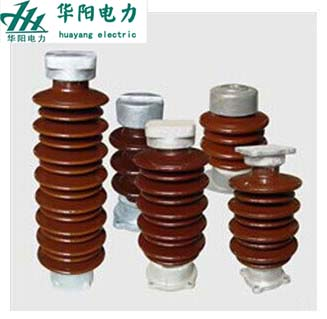

支柱絕緣子

基本信息：

棒形支柱絕緣子概括（簡稱柱式絕緣子）

用來支持導線并使其絕緣的器件稱為絕緣子。支柱絕緣子由陶瓷件，上下瑪鋼法蘭三部分組成。

英文名稱：Post insulator

正式名稱：棒形支柱絕緣子也稱支柱絕緣子

簡名：絕緣子

(1)戶內式支柱絕緣子，主要由瓷件和膠裝于兩端的金屬附件組成。由于瓷件與金屬附件膠裝的方式不同，又可分為內膠裝、外膠裝、聯合膠裝。

1)內膠裝是將鑄鐵底座和鑄鐵帽用水泥膠合劑裝在瓷件的外表面。

2)外膠裝是將鑄鐵附件用水泥膠合劑裝在瓷件的孔內。

3)聯合膠裝是將鑄鐵帽采用內膠裝，鑄鐵底座采用外膠裝。

內膠裝可以降低絕緣子的絕緣高度，但機械強度不如外膠裝和聯合膠裝。

(2)戶外式支柱絕緣子。戶外式支柱絕緣子分為針式絕緣子和實心棒式絕緣子。

1)針式絕緣子主要由瓷件、鑄鐵帽和具有法蘭的裝腳組成。一般使用在35kV及以下電壓等級。

2)實心棒式絕緣子主要由實心棒瓷件和鑄鐵法蘭膠裝而成。可以將多個實心棒式絕緣子組裝成不同電壓等級，在10kV以上電壓等級中被廣泛使用。在220～1000kV電壓等級中，可由幾個棒式絕緣子組裝而成。

支柱絕緣子具有結構緊湊、表面光滑、不吸水分、具有足夠的絕緣強度和機械強度等優點。

型號：

ZA-6T   ZA-10T   ZA-35T   ZB-6T   ZB-10T   ZD-10F

ZC-10F   ZD-20F   ZC-20F    ZD-35D     ZC-35F  ZL-10

ZL-20   ZN-10   ZS-10/4   ZS-20/8    ZS-20/10    ZS-20/16

ZS-20/20   ZS-20/30   ZS-35/4   ZSW-10/4   ZSW-20/8   ZSW-20/10    ZSW-20/16    ZSW-20/20    ZSW-20/24

ZSW-20/30    ZSW-35/4     ZSW-35/6     ZSW-35/8

ZSW-35/10    ZSW-35/16    ZSW-66/4     ZSW-66/6

ZSW-66/8     ZSW-66/10    ZSW-66/16    ZSW-72.5/4

ZSW-72.5/6   ZSW-72.5/8    ZSW-72.5/10   ZSW-72.5/16

ZSW-35/6     ZSW-35/8     ZSW-35/10     ZSW-35/16

ZSW-40.5/4    ZSW-40.5/6   ZSW-40.5/8     ZSW-40.5/10

ZSW-40.5/16   ZS-110/6     ZS-110/4        ZS-110/8

ZS-110/12      ZSW-126/4   ZSW-126/6      ZS-126/8

ZS-126/12     ZSW-110/4     ZSW-110/6     ZSW-110/8

ZSW-110/12    ZSW-126/4    ZSW-126/6      ZSW-126/8

ZSW-126/12    ZS-220/4      ZS-220/6        ZS-220/8

ZS-220/12      ZS-252/4      ZS-252/6        ZS-252/8

ZS-252/12      ZS-252/16     ZSW-252/4      ZSW-252/6

ZSW-252/8     ZSW-252/12
