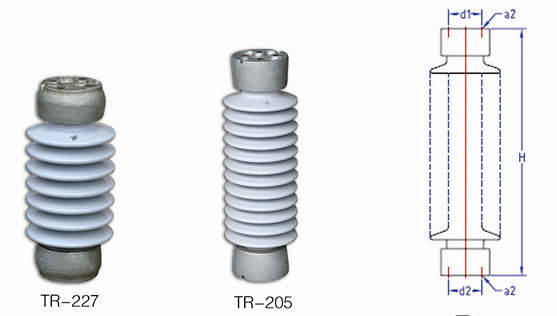

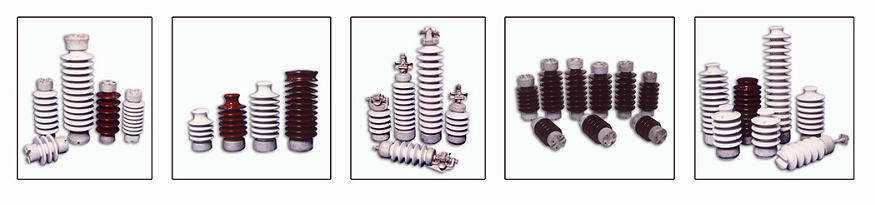

TR系列棒形支柱瓷絕緣子

產品簡介：

支柱絕緣子是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。早年間支柱絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多懸狀的絕緣體，它是為了增加爬電距離的，通常由硅膠或陶瓷制成，就叫絕緣子。絕緣子在架空輸電線路中起著兩個基本作用，即支撐導線和防止電流回地，這兩個作用必須得到保證，絕緣子不應該產生由于環境和電負荷條件發生變化導致的閃絡擊穿而失效，否則絕緣子就會失去作用，會損害整條線路的使用和運行壽命。

基本信息

中文名：支柱絕緣子

外文名：Post insulator

技術參數：國家標準

材質：陶瓷，橡膠，玻璃

絕緣子作用

高壓電線連接塔的一端掛了很多盤狀的絕緣體,它是為了增加爬電距離的,通常由玻璃或陶瓷或橡膠制成,就叫絕緣子。為了防止浮塵等污穢在絕緣子表面附著,形成通路被絕緣子兩端閃絡擊穿,即爬電.故增大表面距離,即爬距,沿絕緣表面放電的距離即泄漏距離叫爬距.爬距=表面距離/系統最高電壓.根據污穢程度不同,重污穢地區一般采用爬距為31毫米/每千伏。 零值絕緣子指的是在運行中絕緣子兩端的電位分布接近零或等于零的絕緣子。 零值或低值絕緣子的影響:線路導線的絕緣依賴于絕緣子,由于制造缺陷 或外界的作用,如:絕緣子表面過臟，雷擊等。絕緣子的絕緣性能會不斷劣化,當絕 緣電阻降低或為零時稱為低值或零值絕緣子.。 絕緣子是光滑的，可以減少電線之間的容抗作用，以減少電流的流失。

絕緣子特點

1、支柱絕緣子均符合GB8287.1 《高壓支柱瓷絕緣子技術條件》和GB12744，《耐污型戶外棒形支柱瓷絕緣子》的規定，也符合國際標準IEC168《標稱電壓高于1000伏的系統用戶內和戶外瓷或玻璃支柱絕緣子的試驗》及IEC出版物815《絕緣子在污穢條件下的選用導則》的規定。

2、絕緣子機械強度高、分散性小，運行安全可靠。

3、絕緣子低溫機械性能好。

為檢驗產品的低溫機械性能，在松遼水利委員會的水科所低溫試驗室模擬室外冬季溫度的變化，對ZSW1-110/4 型絕緣子進行冷凍試驗。經過幾次溫度循環后，在低溫下將試晶做彎曲破壞試驗。試驗結果證明絕緣子在-40℃條件下彎曲破壞強度與室溫相比無明顯變化。

4、耐污性能優良。

絕緣子的耐污穢性能主要取決于產品的結構及傘裙的造型。該方面做了大量的工作。通過設計優選、人工污穢試驗優選和自然污穢試驗優選，最后確定了大小傘相間、傘下帶棱的絕緣子傘裙。用該傘裙研制的額定電壓126kV、252kV 彎曲破壞負荷不小于12kV、爬電比距25mm/kV的絕緣子，在0.12mg/㎝2等值鹽密下，可長期耐受最高運行相電壓，即絕緣子III級的爬電距離，可耐受IV級等值鹽密污穢。額定電壓550kV爬電比距為25mm/kV的絕緣子可在0.06mg/㎝2 等值鹽密下長期運行。絕緣子的耐污水平在國內領先，它耐受等值鹽密值高出同樣爬距、等徑傘裙同類產品的三分之一。經東北電力試驗研究院對絕緣了進行人工污穢耐受電壓試驗結果表明，爬電比距31mm/kV的絕緣子耐受最高值鹽密為0.25mg/㎝2。

5、耐地震水平高。

額定電壓252kV、550kV絕緣子，在北京水利水電科學研究院進行了烈度9級的抗地震性能試驗，結果試品完好無損。

6、無線電干擾低。

額定電壓550kV的絕緣子，在1.1倍最高運行相電壓下，產生無線電干擾不大于500μV，晴天夜晚無可見電暈，可見電暈電壓高達450kV。
