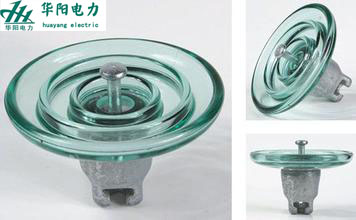

玻璃絕緣子是什么樣子?玻璃絕緣子 基本信息: 鋼化玻璃絕緣子概括(簡稱玻璃絕緣子) 用來支持導線并使其絕緣的器件稱為絕緣子。該絕緣子器件由玻璃制成,稱為玻璃絕緣子;目前用在線路中最廣泛的是鋼化玻璃絕緣子。玻璃絕緣子由玻璃件,鋼帽,鋼腳三部分組成。 英文名稱:Glass insulator 正式名稱:玻璃絕緣子也稱玻璃鋼化絕緣子 簡名:絕緣子 拼音:boli jueyuan zi 標準型防污型 玻璃絕緣子優點: 玻璃絕緣子在生產和運行的頭幾年,就發現它比瓷絕緣子有如下一系列優點: 由于玻璃絕緣子表層的機械強度高,使表面不易發生裂縫。玻璃的電氣強度一般在整個運行期間保持不變,并且其老化過程比瓷要緩慢得多,因此玻璃絕緣子主要由于自損壞而報廢,在運行第一年內發生,可是瓷絕緣子的缺陷只有在運行幾年以后才開始發現。 采用玻璃絕緣子,可以取消在運行過程中絕緣子進行的帶電定期預防性試驗。這是因為鋼化玻璃的每種損壞都會造成絕緣子的破壞,運行人員在巡線時很容易發現它。當絕緣子損壞時,鋼帽和鐵腳附近的玻璃碎片被卡住,絕緣子剩余部分的機械強度足以防止絕緣子串斷脫。玻璃絕緣子自破率是衡量產品質量的重要指標之一, 也是當前輸電工程招、投標時評標的質量依據。 玻璃絕緣子缺點: 用來制造玻璃絕緣子的原料,就其本身成份來說,比制造電瓷用的原料更為穩定,為穩定玻璃的電氣特性和機械特性創造了良好的條件。 由于玻璃的透明性,在外形檢驗時容易發現細小裂縫以及各種內部缺陷和損傷。 玻璃的機電性能比瓷的高得多,制造同等類型的絕緣子,而其尺寸和重量比瓷絕緣子要小得多。 玻璃絕緣子測量: 絕緣子子絕緣電阻測量 (1)絕緣電阻測量是對瓷絕緣子、鋼化玻璃絕緣子、復合絕緣子的絕緣電阻的測量。測量的目的是檢查絕緣子的絕緣狀況,發現絕緣子的絕緣劣化和絕緣擊穿等缺陷。 (2)35~220kV架空送電線路的絕緣子絕緣電阻測量推薦使用5000V兆歐表進行測量。 1.絕緣電阻合格的標準 (1)新裝絕緣子的絕緣電阻應大于或等于500MΩ。 (2)運行中絕緣子的絕緣電阻應大于或等于300MΩ。 2.絕緣子劣化判定原則 (1)絕緣子絕緣電阻小于300MΩ,而大于240MΩ可判定為低值絕緣子。 (2)絕緣子絕緣電阻小于240MΩ可判定為零值絕緣子。 復合絕緣一般不采用本方法測試絕緣電阻。 3.導致盤型懸式絕緣子劣化的原因 (1)溫度的影響,溫度對絕緣電阻影響很大,絕緣電阻隨溫度上升而減小。原因是溫度升高,絕緣介質的極化加劇,電導增加使絕緣電阻下降,變化的原因與溫度變化程度和絕緣材料的性質、結構等有關。 (2)濕度的影響,濕度對表面泄漏電流的影響較大,原因是絕緣表面吸附潮氣,形成水膜,會使絕緣電阻明顯下降。 (3)絕緣子機械過載造成的劣化。 (4)瓷件吸濕性劣化。 (5)瓷件內外應力重疊性劣化。 (6)瓷絕緣子熱膨脹造成的劣化。 (7)鋼帽澆裝水泥飽和膨脹性劣化。 (8)鋼帽澆裝水泥凍結膨脹性劣化。 (9)鋼帽、鋼腳電腐蝕性劣化。 (10)絕緣子過電壓造成的劣化。 (11)絕緣子內部缺陷造成的劣化。 測量絕緣子電阻的注意:濕度較大時應暫停測量。 4.測量方法 對于單元件的絕緣子,只能在停電的情況下測量其絕緣電阻,相關規程中規定,采用2500V及以上的兆歐表。目前使用較多的是2500V和5000V兆歐表,也有電壓更高的專門儀器。但實際上,在1*104MΩ以內,精度相同的2500V和5000V兆歐表,在相同的濕度下測量的絕緣電阻基本相同。在所測絕緣電阻大于1*104MΩ時,2500V兆歐表無法讀出準確的絕緣電阻值,只能按∞記數。而5000兆歐表則可取的最大絕緣電阻可達2*105MΩ。 對于多元件組合的絕緣子,可停電、也可帶電測量其絕緣電阻。其方法是用高電阻接至帶電的絕緣子上,使測量絕緣電阻的兆歐表處于地電位,從測得的絕緣電阻中減去高電阻的電阻值,即為被測絕緣子的絕緣電阻值。帶電測量絕緣子絕緣電阻的原理接線如圖4—1所示。圖4—1中,R為高電阻桿中的電阻,阻值按10~20kΩ/V、長度按0.5~105kV/cm選擇,每單位電阻容量為l~2W;C為接地電容,可使兆歐表處于地電位,C的絕緣電阻應達到兆歐表的最大量限,以保證測量的準確度。C的電容量為0.01~0.05μF,應能承受3000V以上的直流電壓。 5.判斷 (1)針式支柱絕緣子的每一元件和每片懸式絕緣子的電阻不應低于300MΩ。 (2) 500kV懸式絕緣子的絕緣電阻不低于500MΩ。 值得注意的是,測量多元件支柱絕緣子每一元件的絕緣電阻時,應在分層膠合處繞銅線,然后接到兆歐表上,以免在不同位置測得的絕緣電阻數值相差太大,而造成誤判斷。 例: (a) U70B/146 :U---懸式、70KN;B—球窩型連接,標準型;146---結構高度146mm (b) U120BP/146D :U---懸式、120KN;B—球窩型連接,標準型;P---防污型;146---結構高度146mm;D----(瓷)雙層傘形,(玻璃)鐘罩型。 (c) U160BP/170DT:U---懸式、160KN;B—球窩型連接,標準型;P---防污型;170---結構高度170mm;T----(瓷)三層傘形,(玻璃)雙傘型。 (d) U120BP/146M :U---懸式、120KN;B—球窩型連接,標準型;P---防污型;146---結構高度146mm;M----(瓷)(玻璃)空氣動力形。 (e) U70C(N):地線絕緣子 U---懸式、70KN;C—槽型連接;N---耐張型。 玻璃絕緣子(國際標準型號): U70B、U100B、U120B 、U160B 、U210B、U240B 、U300B 、U420B、 U500B。 玻璃絕緣子(國際防污型號): U70BP、U100BP、U120BP 、U160BP 、U210BP、U240BP 、U300BP 、U420BP、U500BP。 玻璃絕緣子(國際防污型號): U70BLP、U100BLP、U120BLP 、U160BLP 、U210BLP、U240BLP 、U300BLP 、U420BLP、U500BLP。 玻璃絕緣子(國際認證標準型號): U70B/146D、U100B/146D、U120B/146D 、U160B/155D、U210B/170D、U240B/170D、U300B/195D 、U420B/205D、U500B/240D. 玻璃絕緣子(國際認證防污型號): U70BP/146、U100BP/146、U120BP/146 、U160BP/155、U210BP/170、U240BP/170、U300BP/195、U420BP/205、U500BP/240、U70BP/146D、U100BP/146D、U120BP/146D 、U160BP/155D、U210BP/170D、U240BP/170D、U300BP/195D 、U420BP/205D、U500BP/240D. U70BLP/146D、U100BLP/146D、U120BLP/146D 、U160BLP/155D 、U210BLP/170D、U240BLP/170D、U300BLP/195D 、 U420BLP/205D、 U500BLP/240D. 玻璃絕緣子(國際認證空氣動力型號): U70BP/146M、U100BP/146M、U120BP/146M 、U160BP/155M、U210BP/170M、U240BP/170M、U300BP/195M、U420BP/205M、U500BP/240M、 玻璃絕緣子(國際認證地線型號): U70C、U70CN、 U70C/210、U70CN/210、U100C、U100CN、 (塞迪維爾上海廠家標準型號): FC70/146 、FC100/146 、FC120/146 、FC160/155、 FC160/170,FC210/170 、FC240/170 、FC300/195 、FC420/205、 FC500/240。 (塞迪維爾上海廠家防污型號): FC70P/146、 FC100P/146 、FC120P/146 、FC160P/155 、FC160P/170 、FC210P/170 、FC240P/180 、FC300P/195 、FC420P/205 、FC500P/240. (塞迪維爾上海廠家地線型號): FC70C/210、 FC100C/210、FC70CN/210、 FC100CN/210、 (南京雷電廠家標準型號): LXY--70、LXY--100、LXY--120 、LXY--160 、LXY--210、LXY--240 、LXY--300 、LXY--420、LXY--500。 (南京南京雷電廠家防污型號): LXHY4-70、LXHY4-100、LXHY4-120 、LXHY4-160 、LXHY4-210、LXHY4-240 、LXHY4-300 、LXHY4-420、LXHY4-500。LXHY5-70、LXHY5-100、LXHY5-120 、LXHY5-160 、LXHY5-210、LXHY5-240 、LXHY5-300 LXHY5-420、LXHY5-500 (南京南京雷電廠家地線型號): LXDY-70C、LXDY-70CN、LXDY-100C、LXDY-100CN、 (山東瑞泰廠家標準型號): LXP- 70、LXP- 100、LXP- 120 、LXP- 160 、LXP- 210、LXP- 240 、LXP- 300 、LXP- 420、LXP- 500. (山東瑞泰廠家防污型號)LXWP- 70、LXWP-100、LXWP-120 、LXWP-160 、LXWP-210、LXWP-240 、LXWP-300 、LXWP-420、LXWP-500。 (山東瑞泰廠家地線型號): LXDP-70C、LXDP-70CN、LXDP-100C、LXDP-100CN、 |
|
