高壓線路柱式瓷絕緣子

基本信息：

高壓線路柱式瓷絕緣子概括（簡稱柱式絕緣子）

用來支持導線并使其絕緣的器件稱為絕緣子。柱式絕緣子由陶瓷件，鋼帽或螺套三部分組成。

英文名稱：Post insulator

正式名稱：高壓線路柱式絕緣子也稱柱式絕緣子

簡名：絕緣子

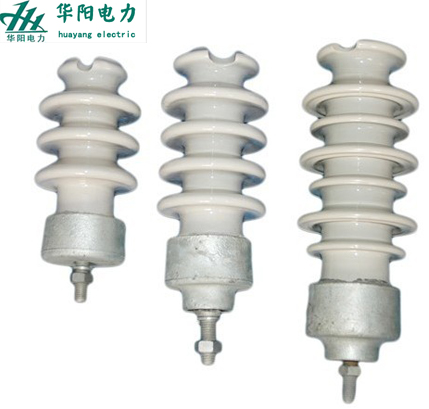

高壓線路柱式絕緣子由瓷件和鋼碗、螺套組成，瓷件與鋼碗（或螺套）用硅酸鹽水泥膠合劑接為一體。瓷件表面為白色或棕色等，鋼腳表面為熱鍍鋅。

適用范圍：

用于標稱電壓高于1000V，頻率不大于100HZ，海拔不超過1000M，普通地區和中、重污穢地區的交流電力線路中絕緣和支持導線用，其安裝地點的環境溫度在-400C--+400C之間。

GB/T 21206  產品代號說明如下：

1. 線路柱式絕緣子用字母R表示。R后的數字表示彎曲破壞負荷(KN),隨后的字母E或J表示金屬附件外膠裝或內膠裝。再后的字母T、C或H分別表示頂部綁扎型、直立型安裝的頂部線夾型或水平安裝的頂部線夾型。

2. 后綴的數字表示規定的雷電沖擊耐受電壓（峰值）KV

3. 后綴字母N或L分別表示標準的或較長的爬電距離

   例如：R12.5ET125N,160,305,400

         R----線路柱式絕緣子；12.5---最小彎曲破壞負荷12.5KN；E---外交裝；T----頂部綁扎型；125---雷電沖擊耐受電壓125KV；N---標準爬電距離；160---絕緣件公稱直徑；305---公稱總高度；400---公稱爬電距離。

   高壓線路柱式瓷絕緣子（型號）：

         R12.5ET125N,160,305,400、  R12.5JT125N,160,305,400、R12.5ET150N,170,336,534、R12.5JT150N,170,336,534、R12.5ET170N,170,370,580、R12.5JT170N,170,370,580、R12.5ET200N,180,430,620、R12.5JT200N,180,430,620、R12.5ET250N,190,510,860、R12.5JT250N,190,510,860、R12.5ET325N,190,510,860 、  R12.5JT325N,190,510,860、

         R12.5ET75L,160,190,250、R12.5JT75L,160,190,250、R12.5ET95L,165,222,350  、R12.5ET95L,165,222,350、R12.5ET125L,170，305,530、 R12.5ET125L,170，305,530、R12.5ET170L,180，370,720、R12.5JT170L,180，370,720、R12.5ET200L,190，430,900、R12.5JT200L,190，430,900、R12.5ET250L,200，510,1140、R12.5JT250L,200，510,1140、R12.5ET325L,210，660,1450、R12.5JT325L,210，660,1450、

   R12.5ET125N、R12.5ET150N、R12.5ET170N、R12.5ET200N

   R12.5ET250N、R12.5ET325N

   R12.5JT125N、R12.5JT150N、R12.5JT170N、R12.5JT200N

   R12.5JT250N、R12.5JT325N

   關鍵詞：線路柱式絕緣子   柱式絕緣子  防雷柱式絕緣子
