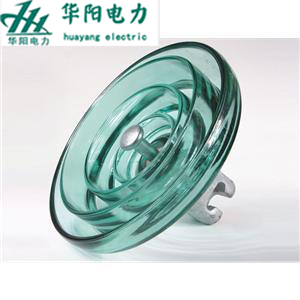

LXAP-120玻璃絕緣子標準型




??

玻璃絕緣子

基本信息:

鋼化玻璃絕緣子概括(簡稱玻璃絕緣子)

用來支持導線并使其絕緣的器件稱為絕緣子。該絕緣子器件由玻璃制成,稱為玻璃絕緣子;目前用在線路中最廣泛的是鋼化玻璃絕緣子。玻璃絕緣子由玻璃鋼帽鋼腳三部分組成。

英文名稱:Glass insulator

正式名稱:玻璃絕緣子也稱玻璃鋼化絕緣子

簡名:絕緣子

拼音:boli  jueyuan zi

標準型防污型

玻璃絕緣子優點:

 玻璃絕緣子在生產和運行的頭幾年,就發現它比瓷絕緣子有如下一系列優點:

由于玻璃絕緣子表層的機械強度高,使表面不易發生裂縫。玻璃的電氣強度一般在整個運行期間保持不變,并且其老化過程比瓷要緩慢得多,因此玻璃絕緣子主要由于自損壞而報廢,在運行第一年內發生,可是瓷絕緣子的缺陷只有在運行幾年以后才開始發現。

采用玻璃絕緣子,可以取消在運行過程中絕緣子進行的帶電定期預防性試驗。這是因為鋼化玻璃的每種損壞都會造成絕緣子的破壞,運行人員在巡線時很容易發現它。當絕緣子損壞時,鋼帽和鐵腳附近的玻璃碎片被卡住,絕緣子剩余部分的機械強度足以防止絕緣子串?dāng)嗝摗2AЫ^緣子自破率是衡量產品質量的重要指標之一, 也是當前輸電工程招、投標時評標的質量依據。

玻璃絕緣子缺點:

 用來制造玻璃絕緣子的原料,就其本身成份來說,比制造電瓷用的原料更為穩定,為穩定玻璃的電氣特性和機械特性創造了良好的條件。

由于玻璃的透明性,在外形檢驗時容易發現細小裂縫以及各種內部缺陷和損傷。

玻璃的機電性能比瓷的高得多,制造同等類型的絕緣子,而其尺寸和重量比瓷絕緣子要小得多。

玻璃絕緣子測量:

絕緣子子絕緣電阻測量

(1)絕緣電阻測量是對瓷絕緣子、鋼化玻璃絕緣子、復合絕緣子的絕緣電阻的測量。測量的目的是檢查絕緣子的絕緣狀況,發現絕緣子的絕緣劣化和絕緣擊穿等缺陷。

(2)35220kV架空送電線路的絕緣子絕緣電阻測量推薦使用5000V兆歐表進行測量。

1.絕緣電阻合格的標準

(1)新裝絕緣子的絕緣電阻應大于或等于500MΩ

(2)運行中絕緣子的絕緣電阻應大于或等于300MΩ

2.絕緣子劣化判定原則

(1)絕緣子絕緣電阻小于300MΩ,而大于240MΩ可判定為低值絕緣子

(2)絕緣子絕緣電阻小于240MΩ可判定為零值絕緣子

復合絕緣一般不采用本方法測試絕緣電阻。

3.導致盤型懸式絕緣子劣化的原因

(1)溫度的影響,溫度對絕緣電阻影響很大,絕緣電阻隨溫度上升而減小。原因是溫度升高,絕緣介質極化加劇,電導增加使絕緣電阻下降,變化的原因與溫度變化程度和絕緣材料的性質、結構等有關。

(2)濕度的影響,濕度對表面泄漏電流的影響較大,原因是絕緣表面吸附潮氣,形成水膜,會使絕緣電阻明顯下降。

(3)絕緣子機械過載造成的劣化。

(4)瓷件吸濕性劣化。

(5)瓷件內外應力重疊性劣化。

(6)瓷絕緣子熱膨脹造成的劣化。

(7)鋼帽澆裝水泥飽和膨脹性劣化。

(8)鋼帽澆裝水泥凍結膨脹性劣化。

(9)鋼帽、鋼腳電腐蝕性劣化。

(10)絕緣子過電壓造成的劣化。

(11)絕緣子內部缺陷造成的劣化。

測量絕緣子電阻的注意:濕度較大時應暫停測量。

4.測量方法

對于單元件的絕緣子,只能在停電的情況下測量其絕緣電阻,相關規程中規定,采用2500V及以上的兆歐表。目前使用較多的是2500V5000V兆歐表,也有電壓更高的專門儀器。但實際上,在1*104MΩ以內,精度相同的2500V5000V兆歐表,在相同的濕度下測量的絕緣電阻基本相同。在所測絕緣電阻大于1*104MΩ時,2500V兆歐表無法讀出準確的絕緣電阻值,只能按記數。而5000兆歐表則可取的最大絕緣電阻可達2*105MΩ

對于多元件組合的絕緣子,可停電、也可帶電測量其絕緣電阻。其方法是用高電阻接至帶電的絕緣子上,使測量絕緣電阻的兆歐表處于地電位,從測得的絕緣電阻中減去高電阻的電阻值,即為被測絕緣子的絕緣電阻值。帶電測量絕緣子絕緣電阻的原理接線如圖4—1所示。圖4—1中,R為高電阻桿中的電阻,阻值按1020kΩ/V、長度按0.5105kV/cm選擇,每單位電阻容量為l2W;C為接地電容,可使兆歐表處于地電位,C的絕緣電阻應達到兆歐表的最大量限,以保證測量的準確度。C的電容量為0.010.05μF,應能承受3000V以上的直流電壓

5.判斷

(1)針式支柱絕緣子的每一元件和每片懸式絕緣子的電阻不應低于300MΩ

(2) 500kV懸式絕緣子的絕緣電阻不低于500MΩ

值得注意的是,測量多元件支柱絕緣子每一元件的絕緣電阻時,應在分層膠合處繞銅線,然后接到兆歐表上,以免在不同位置測得的絕緣電阻數值相差太大,而造成誤判斷。

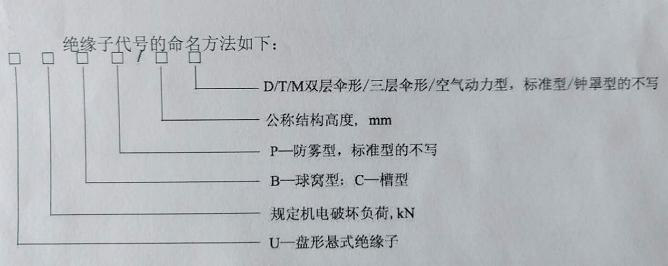

例:

  1. U70B/146 U---懸式、70KNB球窩型連接,標準型;146---結構高度146mm



  2. U120BP/146D U---懸式、120KNB球窩型連接,標準型;P---防污型;146---結構高度146mmD----(瓷)雙層傘形,(玻璃)鐘罩型。





  3. U160BP/170DTU---懸式、160KNB球窩型連接,標準型;P---防污型;170---結構高度170mmT----(瓷)三層傘形,(玻璃)雙傘型。



  4. U120BP/146M U---懸式、120KNB球窩型連接,標準型;P---防污型;146---結構高度146mmM----(瓷)(玻璃)空氣動力形。



  5. U70C(N):地線絕緣子  U---懸式、70KNC槽型連接;N---耐張型。



    玻璃絕緣子(國際標準型號)

    U70BU100BU120B U160B U210BU240B U300B U420B U500B

    玻璃絕緣子(國際防污型號)

    U70BPU100BPU120BP U160BP U210BPU240BP U300BP U420BPU500BP

    玻璃絕緣子(國際防污型號)

    U70BLPU100BLPU120BLP U160BLP U210BLPU240BLP U300BLP U420BLPU500BLP

    玻璃絕緣子(國際認證標準型號):

    U70B/146DU100B/146DU120B/146D U160B/155DU210B/170DU240B/170DU300B/195D U420B/205DU500B/240D.

    玻璃絕緣子(國際認證防污型號):

    U70BP/146U100BP/146U120BP/146 U160BP/155U210BP/170U240BP/170U300BP/195U420BP/205U500BP/240U70BP/146DU100BP/146DU120BP/146D U160BP/155DU210BP/170DU240BP/170DU300BP/195D U420BP/205DU500BP/240D.

    U70BLP/146DU100BLP/146DU120BLP/146D U160BLP/155D U210BLP/170DU240BLP/170DU300BLP/195D    U420BLP/205D    U500BLP/240D.

    玻璃絕緣子(國際認證空氣動力型號):

    U70BP/146MU100BP/146MU120BP/146M U160BP/155MU210BP/170MU240BP/170MU300BP/195MU420BP/205MU500BP/240M

    玻璃絕緣子(國際認證地線型號):

    U70CU70CNU70C/210U70CN/210U100CU100CN





    (塞迪維爾上海廠家標準型號):

    FC70/146 FC100/146 FC120/146 FC160/155  FC160/170FC210/170 FC240/170 FC300/195 FC420/205  FC500/240

    (塞迪維爾上海廠家防污型號):

    FC70P/146  FC100P/146 FC120P/146 FC160P/155 FC160P/170 FC210P/170 FC240P/180 FC300P/195 FC420P/205 FC500P/240.

    (塞迪維爾上海廠家地線型號):

    FC70C/210、  FC100C/210FC70CN/210、  FC100CN/210

    (南京雷電廠家標準型號)

    LXY--70LXY--100LXY--120 LXY--160 LXY--210LXY--240 LXY--300 LXY--420LXY--500

     (南京南京雷電廠家防污型號)

    LXHY4-70LXHY4-100LXHY4-120 LXHY4-160 LXHY4-210LXHY4-240 LXHY4-300 LXHY4-420LXHY4-500LXHY5-70LXHY5-100LXHY5-120 LXHY5-160 LXHY5-210LXHY5-240 LXHY5-300 LXHY5-420LXHY5-500

    (南京南京雷電廠家地線型號)

    LXDY-70CLXDY-70CNLXDY-100CLXDY-100CN





    (山東瑞泰廠家標準型號):

    LXP- 70LXP- 100LXP- 120 LXP- 160 LXP- 210LXP- 240 LXP- 300 LXP- 420LXP- 500.

    (山東瑞泰廠家防污型號)LXWP- 70LXWP-100LXWP-120 LXWP-160 LXWP-210LXWP-240 LXWP-300 LXWP-420LXWP-500

     (山東瑞泰廠家地線型號):

    LXDP-70CLXDP-70CNLXDP-100CLXDP-100CN
