玻璃絕緣子

基本信息：

鋼化玻璃絕緣子概括（簡稱玻璃絕緣子）

用來支持導線并使其絕緣的器件稱為絕緣子。該絕緣子器件由玻璃制成，稱為玻璃絕緣子；目前用在線路中最廣泛的是鋼化玻璃絕緣子。玻璃絕緣子由玻璃件，鋼帽，鋼腳三部分組成。

英文名稱：Glass insulator

正式名稱：玻璃絕緣子也稱玻璃鋼化絕緣子

簡名：絕緣子

拼音：boli  jueyuan zi

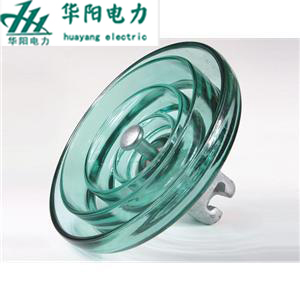

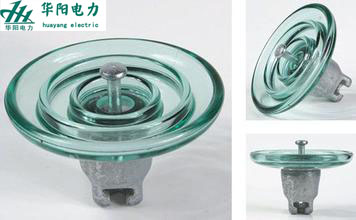

標準型防污型

玻璃絕緣子優點：

 玻璃絕緣子在生產和運行的頭幾年，就發現它比瓷絕緣子有如下一系列優點：

由于玻璃絕緣子表層的機械強度高，使表面不易發生裂縫。玻璃的電氣強度一般在整個運行期間保持不變，并且其老化過程比瓷要緩慢得多，因此玻璃絕緣子主要由于自損壞而報廢，在運行第一年內發生，可是瓷絕緣子的缺陷只有在運行幾年以后才開始發現。

采用玻璃絕緣子，可以取消在運行過程中絕緣子進行的帶電定期預防性試驗。這是因?yàn)殇摶ＡУ拿糠N損壞都會造成絕緣子的破壞，運行人員在巡線時很容易發現它。當絕緣子損壞時，鋼帽和鐵腳附近的玻璃碎片被卡住，絕緣子剩余部分的機械強度足以防止絕緣子串?dāng)嗝摗２ＡЫ^緣子自破率是衡量產品質量的重要指標之一, 也是當前輸電工程招、投標時評標的質量依據。

玻璃絕緣子缺點：

 用來制造玻璃絕緣子的原料，就其本身成份來說，比制造電瓷用的原料更為穩定，為穩定玻璃的電氣特性和機械特性創造了良好的條件。

由于玻璃的透明性，在外形檢驗時容易發現細小裂縫以及各種內部缺陷和損傷。

玻璃的機電性能比瓷的高得多，制造同等類型的絕緣子，而其尺寸和重量比瓷絕緣子要小得多。

玻璃絕緣子測量：

絕緣子子絕緣電阻測量

(1)絕緣電阻測量是對瓷絕緣子、鋼化玻璃絕緣子、復合絕緣子的絕緣電阻的測量。測量的目的是檢查絕緣子的絕緣狀況，發現絕緣子的絕緣劣化和絕緣擊穿等缺陷。

(2)35～220kV架空送電線路的絕緣子絕緣電阻測量推薦使用5000V兆歐表進行測量。

1.絕緣電阻合格的標準

(1)新裝絕緣子的絕緣電阻應大于或等于500MΩ。

(2)運行中絕緣子的絕緣電阻應大于或等于300MΩ。

2.絕緣子劣化判定原則

(1)絕緣子絕緣電阻小于300MΩ，而大于240MΩ可判定為低值絕緣子。

(2)絕緣子絕緣電阻小于240MΩ可判定為零值絕緣子。

復合絕緣一般不采用本方法測試絕緣電阻。

3.導致盤型懸式絕緣子劣化的原因

(1)溫度的影響，溫度對絕緣電阻影響很大，絕緣電阻隨溫度上升而減小。原因是溫度升高，絕緣介質的極化加劇，電導增加使絕緣電阻下降，變化的原因與溫度變化程度和絕緣材料的性質、結構等有關。

(2)濕度的影響，濕度對表面泄漏電流的影響較大，原因是絕緣表面吸附潮氣，形成水膜，會使絕緣電阻明顯下降。

(3)絕緣子機械過載造成的劣化。

(4)瓷件吸濕性劣化。

(5)瓷件內外應力重疊性劣化。

(6)瓷絕緣子熱膨脹造成的劣化。

(7)鋼帽澆裝水泥飽和膨脹性劣化。

(8)鋼帽澆裝水泥凍結膨脹性劣化。

(9)鋼帽、鋼腳電腐蝕性劣化。

(10)絕緣子過電壓造成的劣化。

(11)絕緣子內部缺陷造成的劣化。

測量絕緣子電阻的注意：濕度較大時應暫停測量。

4.測量方法

對于單元件的絕緣子，只能在停電的情況下測量其絕緣電阻，相關規程中規定，采用2500V及以上的兆歐表。目前使用較多的是2500V和5000V兆歐表，也有電壓更高的專門儀器。但實際上，在1*104MΩ以?xún)?nèi)，精度相同的2500V和5000V兆歐表，在相同的濕度下測量的絕緣電阻基本相同。在所測絕緣電阻大于1*104MΩ時，2500V兆歐表無法讀出準確的絕緣電阻值，只能按∞記數。而5000兆歐表則可取的最大絕緣電阻可達2*105MΩ。

對于多元件組合的絕緣子，可停電、也可帶電測量其絕緣電阻。其方法是用高電阻接至帶電的絕緣子上，使測量絕緣電阻的兆歐表處于地電位，從測得的絕緣電阻中減去高電阻的電阻值，即為被測絕緣子的絕緣電阻值。帶電測量絕緣子絕緣電阻的原理接線如圖4—1所示。圖4—1中，R為高電阻桿中的電阻，阻值按10～20kΩ/V、長度按0.5～105kV/cm選擇，每單位電阻容量為l～2W;C為接地電容，可使兆歐表處于地電位，C的絕緣電阻應達到兆歐表的最大量限，以保證測量的準確度。C的電容量為0.01～0.05μF，應能承受3000V以上的直流電壓。

5.判斷

(1)針式支柱絕緣子的每一元件和每片懸式絕緣子的電阻不應低于300MΩ。

(2) 500kV懸式絕緣子的絕緣電阻不低于500MΩ。

值得注意的是，測量多元件支柱絕緣子每一元件的絕緣電阻時，應在分層膠合處繞銅線，然后接到兆歐表上，以免在不同位置測得的絕緣電阻數值相差太大，而造成誤判斷。

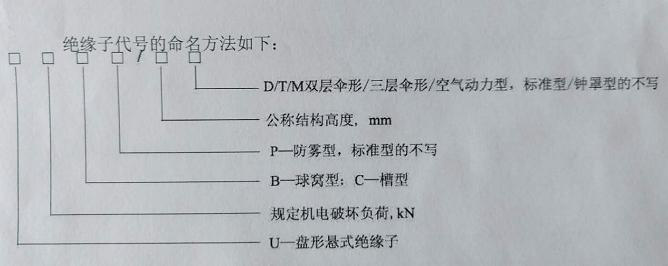

例：

1. U70B/146 ：U---懸式、70KN；B—球窩型連接，標準型；146---結構高度146mm



2. U120BP/146D ：U---懸式、120KN；B—球窩型連接，標準型；P---防污型；146---結構高度146mm；D----（瓷）雙層傘形，（玻璃）鐘罩型。





3. U160BP/170DT：U---懸式、160KN；B—球窩型連接，標準型；P---防污型；170---結構高度170mm；T----（瓷）三層傘形，（玻璃）雙傘型。



4. U120BP/146M ：U---懸式、120KN；B—球窩型連接，標準型；P---防污型；146---結構高度146mm；M----（瓷）（玻璃）空氣動力形。



5. U70C(N)：地線絕緣子  U---懸式、70KN；C—槽型連接；N---耐張型。



   玻璃絕緣子(國際標準型號)：

   U70B、U100B、U120B 、U160B 、U210B、U240B 、U300B 、U420B、 U500B。

   玻璃絕緣子(國際防污型號)：

   U70BP、U100BP、U120BP 、U160BP 、U210BP、U240BP 、U300BP 、U420BP、U500BP。

   玻璃絕緣子(國際防污型號)：

   U70BLP、U100BLP、U120BLP 、U160BLP 、U210BLP、U240BLP 、U300BLP 、U420BLP、U500BLP。

   玻璃絕緣子（國際認證標準型號）：

   U70B/146D、U100B/146D、U120B/146D 、U160B/155D、U210B/170D、U240B/170D、U300B/195D 、U420B/205D、U500B/240D.

   玻璃絕緣子（國際認證防污型號）：

   U70BP/146、U100BP/146、U120BP/146 、U160BP/155、U210BP/170、U240BP/170、U300BP/195、U420BP/205、U500BP/240、U70BP/146D、U100BP/146D、U120BP/146D 、U160BP/155D、U210BP/170D、U240BP/170D、U300BP/195D 、U420BP/205D、U500BP/240D.

   U70BLP/146D、U100BLP/146D、U120BLP/146D 、U160BLP/155D 、U210BLP/170D、U240BLP/170D、U300BLP/195D 、   U420BLP/205D、    U500BLP/240D.

   玻璃絕緣子（國際認證空氣動力型號）：

   U70BP/146M、U100BP/146M、U120BP/146M 、U160BP/155M、U210BP/170M、U240BP/170M、U300BP/195M、U420BP/205M、U500BP/240M、

   玻璃絕緣子（國際認證地線型號）：

   U70C、U70CN、 U70C/210、U70CN/210、U100C、U100CN、





   （塞迪維爾上海廠家標準型號）：

   FC70/146 、FC100/146 、FC120/146 、FC160/155、  FC160/170，FC210/170 、FC240/170 、FC300/195 、FC420/205、  FC500/240。

   （塞迪維爾上海廠家防污型號）：

   FC70P/146、  FC100P/146 、FC120P/146 、FC160P/155 、FC160P/170 、FC210P/170 、FC240P/180 、FC300P/195 、FC420P/205 、FC500P/240.

   （塞迪維爾上海廠家地線型號）：

   FC70C/210、  FC100C/210、FC70CN/210、  FC100CN/210、

   (南京雷電廠家標準型號)：

   LXY--70、LXY--100、LXY--120 、LXY--160 、LXY--210、LXY--240 、LXY--300 、LXY--420、LXY--500。

    (南京南京雷電廠家防污型號)：

   LXHY4-70、LXHY4-100、LXHY4-120 、LXHY4-160 、LXHY4-210、LXHY4-240 、LXHY4-300 、LXHY4-420、LXHY4-500。LXHY5-70、LXHY5-100、LXHY5-120 、LXHY5-160 、LXHY5-210、LXHY5-240 、LXHY5-300 LXHY5-420、LXHY5-500

   (南京南京雷電廠家地線型號)：

   LXDY-70C、LXDY-70CN、LXDY-100C、LXDY-100CN、





   （山東瑞泰廠家標準型號）：

   LXP- 70、LXP- 100、LXP- 120 、LXP- 160 、LXP- 210、LXP- 240 、LXP- 300 、LXP- 420、LXP- 500.

   （山東瑞泰廠家防污型號）LXWP- 70、LXWP-100、LXWP-120 、LXWP-160 、LXWP-210、LXWP-240 、LXWP-300 、LXWP-420、LXWP-500。

    （山東瑞泰廠家地線型號）：

   LXDP-70C、LXDP-70CN、LXDP-100C、LXDP-100CN、
