瓷復合絕緣子

基本信息：

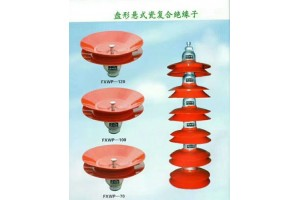

耐污盤形懸式瓷復合絕緣子概括（簡稱瓷復合絕緣子）

用來支持導線并使其絕緣的器件稱為瓷復合絕緣子。瓷復合絕緣子由陶瓷件，鋼帽，鋼腳，復合硅橡膠組成。

英文名稱：Porcelain composite insulator

正式名稱：盤形懸式瓷復合絕緣子也稱瓷復合絕緣子

簡名：瓷復合絕緣子

一（產品介紹）

瓷復合絕緣子由于防污能力好，可減少使用片數以減少串長，從而可以降低鐵塔高度，自身重量輕，可提高鐵塔及線路耐覆冰能力，節省大量鋼材和占地面積，若開發出大噸位瓷（玻璃）復合絕緣子使用在特高壓項目建設中意義更大。據專家測算，500KV線路Ⅲ級污區單回路每一萬公里可節省塔材約9800噸，雙回路可節省塔材約24200噸；Ⅳ級污區單回路每一萬公里可節省塔材約11300 噸，雙回路可節省塔材約27900噸。220KV線路Ⅲ級污區單回路每一萬公里可節省塔材約2700噸，雙回路可節省塔材約5200噸；Ⅳ級污區單回路每一萬公里可節省塔材約3600噸，雙回路可節省塔材約7000噸。在電網基建項目中一次性使用該產品，整條線路就可以處于免維護狀態，節省大量的人力物力。據專家測算，每年一萬公里500KV線路可減少檢修人員176人，節省檢修費用約2688萬元；220KV線路可減少檢修人員84人，節省檢修費用約 1268萬元。

二（解決問題）

高強度瓷芯復合傘裙耐污盤形懸式復合絕緣子解決的問題

1、 解決了瓷和玻璃絕緣子的污閃問題

隨著經濟建設的快速發展，大氣及工業環境污染也日益加劇。在自然界的雨、霧、霜、露等潮濕的氣象條件下，瓷和玻璃絕緣子表面污穢物中的可溶物質會逐漸溶于水中，在絕緣子的表面會形成一層具有一定導電性的水膜。如果絕緣子臟污比較嚴重，絕緣子表面又充分受潮，則會出現較強烈的局部放電現象，易導致設備發生污閃事故。

瓷復合絕緣子是在瓷盤表面以及相關界面采用特殊工藝加工，硅橡膠復合外套是采用嚴密包履熱硫化一次成型工藝，保證了產品質量。由于硅橡膠復合外套具有良好的憎水性和憎水性的遷移性，

憎水性效果

因而抗污閃能力強。

2、 解決了普通棒形懸式復合絕緣子的“脆斷”問題

據有關資料介紹：有機復合絕緣子的機械損壞中，芯棒的“脆斷”在已發生的芯棒斷裂事故中占60%，在所有機械事故中占35%。芯棒的“脆斷”已成為當前有機復合絕緣子最嚴重的事故。以500KV線路最為突出，在不到三年的時間里，華東、華中、廣東等都有發生，“脆斷”產品既有進口的，也有國產的。

瓷復合絕緣子芯棒采用高強瓷，解決了普通棒形懸式復合絕緣子的芯棒“脆斷”問題。

3、 解決了復合絕緣子不能用于耐張串的問題

目前，我國復合絕緣子在耐張串上使用不多，主要是出于對復合絕緣子機械強度方面的擔心，畢竟我國合成絕緣子的運行經驗比國外要少。尤其是在高壓線路上出現有機復合絕緣子的斷裂事故后，在耐張絕緣子串上使用的部分復合絕緣子又換為瓷或玻璃絕緣子，以保障機械強度穩定可靠。

瓷復合絕緣子所用的高強度瓷盤是由全國著名的盤形懸式瓷絕緣子生產廠家制作提供，采用瓷絕緣子成熟的澆裝工藝，采用鋼腳、鐵帽聯接，與瓷絕緣子的聯接方式相同，可以象普通瓷絕緣子一樣用于耐張串上。

三（產品優點）

高強度瓷芯復合傘裙耐污盤形懸式復合絕緣子的優點

1、 穩定可靠的機械性能。

該絕緣子的端部聯接金具（鋼腳 、鐵帽）全部采用盤形懸式瓷絕緣子的結構，芯盤用高強瓷，從配套件到成品每道工序均嚴格按照國家及行業標準制作和檢驗，從而可靠的保證了作用于絕緣子上的力矩的承接和傳遞。試驗結果證明，瓷絕緣子的這一結構優勢得到了完整的體現。目前，額定機械破壞負荷為100KN、120KN、160KN、210KN、240KN、300KN六個機械強度等級的產品均已通過“國家絕緣子避雷器質量監督檢驗中心”的型式試驗。

2、 優異的耐污閃性能。

由于硅橡膠復合外套具有良好的憎水性和憎水性的遷移性，因而提高了工頻濕閃絡電壓和抗污閃能力。通過人工污穢閃絡電壓對比試驗，每片瓷復合絕緣子的污穢閃絡電壓比相同類型規格的瓷絕緣子提高幅度為70%以上，同時該傘形亦有較好的風雨自潔能力，積污速度慢，人工水沖洗和清掃也極為方便，特別是在粉塵類污穢環境中，愈見其優。該絕緣子容易調整外絕緣爬距，可滿足重污區運行線路對絕緣子串爬電距離的要求。

3、 耐沖擊能力強

瓷復合絕緣子表面牢固包履了硅橡膠復合外套，使其具有良好的耐沖擊能力。同時由于使瓷件不直接暴露在空氣中，從而減少了因環境溫差驟變或雷擊而導致的瓷件擊穿或爆裂的頻率，從而大大降低了線路維護費用。

直升機清洗絕緣子

　4、 重量輕，方便運輸安裝及維護

瓷復合絕緣子重量比同類型的瓷絕緣子減輕了1/3，從而降低了安裝勞動強度和鐵塔承重壓力。它在耐張串上能良好的承受彎距和減緩周期性沖擊力對鐵塔的破壞。

5、 結構獨特合理

瓷復合絕緣子的外形結構（見附圖），鐵帽在瓷絕緣子鐵帽基礎上增加了一個凹型槽，便于本絕緣子進行安裝更換時使用工具夾持。絕緣子鐵帽和鋼腳聯接尺寸、結構高度與原瓷絕緣子完全相同，具有良好的互換性。尤其在現運行的線路上，可直接更換本復合絕緣子，無需對原線路弧垂等進行調整，更換極為方便。

四　(盤形懸式瓷(玻璃)復合絕緣子的優越性)：

　　●優異的耐污閃性能——由于硅橡膠外套具有優良的憎水性及憎水遷移性，因而提高了工頻濕閃絡電壓和抗污閃能力。通過人工污穢閃絡電壓對比試驗，每片瓷(玻璃)復合絕緣子的污穢閃絡電壓比相同類型的瓷絕緣子提高幅度為70％以上。同時該產品傘形設計合理，有很好的風雨自潔能力，積污速度慢，特別是在粉塵類污穢環境中，愈見其優。該絕緣子容易調整外絕緣爬距，可滿足重污區運行線路對絕緣子爬電距離的要求。它可以有效地防止輸電線路污閃跳閘事故，保證輸電線路的安全運行。

　　●穩定可靠的機械性能——該絕緣子的端部聯接金具(鐵帽、鋼腳)均采用盤形瓷絕緣子的結構，內部瓷芯盤采用高強瓷，玻璃芯盤采用鋼化玻璃，膠裝后強度高，從而可靠的保證了作用于絕緣子上的力矩的承接和傳遞。試驗結果證明，機械性能穩定可靠，完全達到甚至高于瓷絕緣子的水平。

　　●體積小，重量輕，方便運輸及維護——此系列產品具備了體積小、重量輕的優點，與瓷絕緣子及玻璃絕緣子相比，使用相同片數的情況下，能減輕1/3的重量。從而降低了安裝勞動強度，減少了鐵塔的承重壓力。在耐張串上能良好的承受彎距和減緩周期性沖擊力對鐵塔的破壞。

　　●結構獨特合理，更換方便——瓷（玻璃）復合絕緣子的外形結構（見附圖），鐵帽的設計在原瓷絕緣子鐵帽的基礎上增加了一個凹形槽，便于本絕緣子進行安裝更換時使用工具夾持。絕緣子鐵帽和鋼腳聯接尺寸、結構高度與原瓷絕緣子完全相同，可以互換使用，更換極為方便，可直接更換瓷(玻璃)復合絕緣子，無需對原線路塔高、弧垂進行調整，大大減少了檢修人員的工作量。

　　●使用時間長，真正實現免維護——瓷（玻璃）復合絕緣子真正實現免維護、免檢修。傳統的防污閃措施是在瓷絕緣子的表面噴涂RTV防污閃涂料，但噴涂工作費時、費工、費錢、又需長時間斷電，且僅3-5年時間就要重新噴涂一次。而瓷(玻璃)復合絕緣子使用壽命可達30年不用更換，不需進行預防性絕緣監測試驗，不需周期性計劃停電防污清掃，減少了日常維護工作量，減少了線路維護作業中發生意外事故的幾率，且能在重污穢地區安全運行。

五（產品關鍵詞）

瓷復合絕緣子  盤形懸式瓷復合絕緣子  耐污盤形懸式復合絕緣子  耐污盤形懸式瓷復合絕緣子   瓷復合絕緣子價格  瓷復合絕緣子型號   瓷復合絕緣子廠家

六（產品型號）

(國標)FXWP-70   FXWP-100   FXWP-120  FXWP-160  FXWP-210  FXWP-240   FXWP-300  FXWP-400   FXWP-420  FXWP-500  FXWP-530  FXWP-550

FXZWP-160  FXZWP-210  FXZWP-240   FXZWP-300     FXZWP-400   FXZWP-420  FXZWP-500  FXZWP-530  FXZWP-550

（國際）FU70BP/146D   FU100BP/146D   FU120BP/155D   FU160BP/155D  FU160BP/155T  FU160BP/155T    FU210BP/170D  FU210BP/170T

        FU300BP/195D  FU300BP/195T    FU400BP/205D  FU400BP/205T

FU420BP/205D  FU420BP/205T  FU530BP/240D  FU530BP/240T  FU550BP/240D  FU550BP/240T

（國標）FXMP-70   FXMP-100  FXMP-120  FXMP—160

(國際) FU70B/146M  FU100B/146M  FU120B/155M  FU160B/155M
