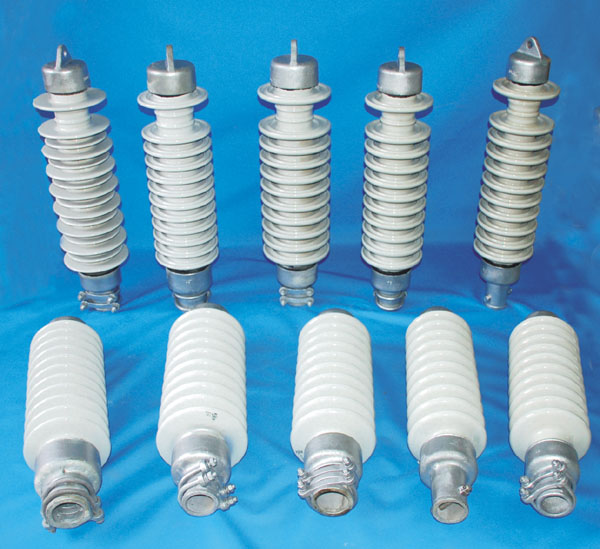

電氣化鐵路接觸網用棒形瓷絕緣子

基本信息：

電氣化鐵路接觸網用棒形瓷絕緣子概括（簡稱鐵路棒形瓷絕緣子）

鐵路棒形瓷絕緣子由棒形瓷件，鋼帽、鋼碗、U形抱箍、壓板或銷釘、緊固件組成。

英文名稱：Railway rod porcelain insulator

正式名稱：鐵路棒形絕緣子也稱鐵路棒形瓷絕緣子

簡名：絕緣子

拼音：tie lu bangxing ci  jue yuan zi

1. 產品簡介;

   電氣化鐵路接觸網用棒形瓷絕緣子（以下簡稱絕緣子）有七部分組成：棒形瓷件，鋼帽、鋼碗、U形抱箍、壓板或銷釘、緊固件組成。棒形瓷件是絕緣子的關鍵部件，即承受內部絕緣，又承受抗拉抗彎機械負荷等指標。金屬附件是絕緣子與使用環境進行連接的部分，也叫連接金具，電氣化鐵路接觸網用棒形瓷絕緣子由棒形瓷件、鋼帽和鋼碗用不低于525號硅酸鹽水泥、瓷砂或石英砂膠合劑膠裝而成。鋼帽及鋼腳與膠合劑接觸表面薄涂一層緩沖層。鋼腳頂部有彈性襯墊。瓷件表面一般上白釉。根據需求也可以上棕釉或藍灰釉。鋼帽、鋼碗、U形抱箍、壓板或銷釘、緊固件表面全部熱鍍鋅。并具有適度的、與結構相一致的機械強度。為了保證研制的絕緣子能符合電氣化鐵路實際使用要求，參照最新發布的TB/T3199.2-2008(電氣化鐵路接觸網用絕緣子)標準，確定絕緣子應滿足的工作條件：

   -----------用于工頻25KV交流電氣化鐵路

   -----------環境溫度：-40C---+40C；海拔4000m以下

   -----------污穢條件：適用嚴重污穢區



2. 絕緣子型號含義：

   例如：電氣化鐵路接觸網用棒形瓷絕緣子

   QBN（J,S,G）---25/8(12,16,20)

   QB---電氣化鐵路碗臂用棒式絕緣子

   N----耐污型；

   J-----絕緣加強（公稱爬電距離1400mm）

   G----絕緣高度加強（公稱爬電距離160mm）

   S----雙重絕緣（單絕緣不表示）

   25-----額定電壓（25KV）

   8，12,16,20-----機械彎扭曲強度，分別是8KN，12KN,16KN,20KN;

   電氣化鐵路接觸網用棒形瓷絕緣子(型號)：

       （1）單絕緣：QBN-25/8、QBN-25/12、QBN-25/16、QBN-25/20、

          QBJ-25/8、QBJ-25/12、QBJ-25/16、QBJ-25/20、

          QBG-25/8、QBG-25/12、QBG-25/16、QBG-25/20、

        （2）雙絕緣：QBSN-25/8、QBSN-25/12、QBSN-25/16、QBSN-25/20、

                     QBSJ-25/8、QBSJ-25/12、QBSJ-25/16、QBSJ-25/20、

                     QBSG-25/8、QBSG-25/12、QBSG-25/16、QBSG-25/20、

    電氣化鐵路接觸網用棒形懸式瓷絕緣子(型號)：

                   PXN5-25/70QE
