高壓線路盤形懸式絕緣子

基本信息：

高壓線路盤形懸式絕緣子概括（簡稱絕緣子）

用來支持導線并使其絕緣的器件稱為絕緣子。瓷絕緣子由陶瓷件，鋼帽，鋼腳三部分組成。

英文名稱：Insulator

正式名稱：瓷瓶絕緣子也稱瓷絕緣子

簡名：絕緣子

1. 用途及分類

   高壓線路盤形懸式絕緣子（以下簡稱絕緣子）供高壓架空輸變電線路中的絕緣和固定用。一般組裝成絕緣子串用于不同電壓等級線路上。絕緣子按其使用環境和地區，分普通型和耐污型兩類。普通型絕緣子適用于一般地區，如適當增加絕緣子片數可提高污閃性能。耐污型絕緣子按其傘形結構分為鐘罩型、雙層傘型、三層傘形三種，耐污型絕緣子適用于工業粉塵、化工、鹽堿、沿海及多霧地區，不同結構型式耐污絕緣子的最佳使用范圍，需通過試預運行后總結確定。

   絕緣子按連接方式分為球型和槽型兩種。

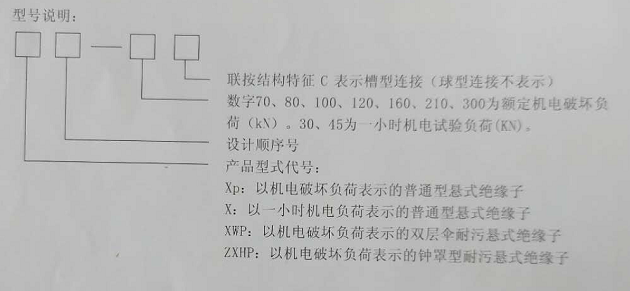

   普通型懸式包括XP型（新型）、X型（老型號）兩個系列。XP型系列按機電破壞負荷有70、80、100、120、160、210、240、300、420、550KN十級；X型系列按一小時機電負荷有30、40KN兩級。



      例1：XP-70

      表示機電破壞負荷為70KN的普通型懸式絕緣子，連接結構為球型。

      例2：XP-70C

      表示機電破壞負荷為70KN的普通型懸式絕緣子，連接結構為槽型。

      例3：X-4.5

      表示一小時機電破壞負荷為45KN的老型號普通懸式絕緣子，連接結構為球型。

      例4：XWP2-70

      表示機電破壞負荷為70KN雙傘型懸式絕緣子，連接結構為球型。設計序號為2

      例5：XWP6-70

      表示機電破壞負荷為70KN三傘型懸式絕緣子，連接結構為球型。設計序號為6

2. 結構簡介

           懸式絕緣子由瓷件、鋼帽和鋼腳用不低于525號硅酸鹽水泥、瓷砂或石英砂膠合劑膠裝而成。鋼帽及鋼腳與膠合劑接觸表面薄涂一層緩沖層。鋼腳頂部有彈性襯墊。瓷件表面一般上白釉。根據需求也可以上棕釉或藍灰釉。鋼帽、鋼腳表面全部熱鍍鋅。球型連接結構的推拉式彈性鎖緊銷有W型和R型兩種形式，均用銅材和不銹鋼制成，彈性及防腐性好，拆裝方便。槽型連接的圓柱銷和駝背型開口銷，前者表面熱鍍鋅，后者用鋼材制造。上述彈性鎖緊銷。圓樣銷等零件均與產品成套供應。

       普通型絕緣子瓷件傘裙的棱與棱之間留有較大間距，特別是XP-70和X-4.5型絕緣子，棱槽寬，清掃方便，鋼腳球頭一般均伸出瓷裙外有利于帶電作業。

       雙層傘、三層傘耐污絕緣子爬距大，傘形開放，裙內光滑無棱，積灰速率低，風雨自潔性能好，鐘罩型耐污懸式絕緣子，吸收了歐、美和日本防霧型絕緣子的結構特點，利用傘內外受潮的不同期性及傘下高棱的抑制放電作用，防污性能較好，經過多次人工污穢和自然污穢試驗結果證明，其污閃電壓比同級普通絕緣子可提高20-50%。

    同一強度等級的普通型和耐污型絕緣子采用相同的球窩連接尺寸，可保證更換。

3. 技術標準

         普通盤形懸式絕緣子按國標GB1001（盤形懸式絕緣子技術條件）和GB7253（盤形懸式絕緣子串元件尺寸與特性）制造。

         耐污盤形懸式絕緣子按國標GB1001（盤形懸式絕緣子技術條件）和ZBK50008（高壓線路盤形懸式瓷絕緣子）制造。

         上述兩類盤形懸式絕緣子其試驗標準按  IEC  刊物383.

         美標盤形懸式絕緣子按美標  XC/JC-1003（出口用美標線路盤形懸式絕緣子）。ANSI C29.2試驗技術標準按美標 ANSI  C29.1,并符合廠訂技術條件。



   盤形懸式瓷絕緣子（標準型號）：

   X-4.5、 XP-70、  XP-100、  XP-120、  XP-160、  XP-210、  XP-240、  XP-300、  XP-420、  XP-550

   盤形懸式瓷絕緣子（耐污型號）：

   XWP-4.5、  XWP-70、 XWP2-70、XWP3-70 、XWP-100、 XWP2-100、XWP3-100、

   XWP2-120  、XWP3-120、XWP3-160  、XWP3-210 、 XWP3-240 、XWP3-300  、XWP-420  、XWP-500
