電站用高壓穿墻管 CWWL-35/400




??

高壓穿墻套管

基本信息:

高壓穿墻套管概括(簡稱穿墻套管

高壓穿墻套管又叫做穿墻管,防水套管,墻體預埋管,防水套管分為剛性防水套管和柔性防水套管。電力上用于導電用的叫交流穿墻套管,從材質可分為干式電容型交流穿墻套管和瓷絕緣交流穿墻套管,簡稱分別為硅橡膠套管和瓷套管。

英文名稱:Wall bushing

正式名稱:高壓穿墻套管也稱穿墻套管

簡名:穿墻套管

拼音:chuanqiang taoguan





一(簡介)

 穿墻套管又叫做穿墻管,防水套管,墻體預埋管,防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣,柔性防水套管主要用在人防墻,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道地位置。

柔性穿墻防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件,一般生產企業是根據建筑科學研究院研制設計的S31202S404標準圖集制造的。柔性穿墻防水套管穿墻處之墻壁,如遇非混凝土時應改用混凝土墻壁,而且必須將套管一次凝固于墻內;柔性穿墻防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。

剛性穿墻防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上),裝于墻內(多為混凝土墻),用于一般管道穿墻,利于墻體的防水,而柔性穿墻防水套管除了外部翼環,內部還有檔圈之類的,法蘭內絲,有成套賣的,也可自己加工,用于有減震需要的管路,如和水泵連接的管道穿墻時。

不管是柔性穿墻防水套管還是剛性穿墻防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件,常用于建筑、化工、鋼鐵、自來水、污水處理等單位。

管道穿混凝土構造的剪力墻基礎、穿梁、穿異型柱時,應隨土建一齊安裝。原因是,預留孔洞后,套管與混凝土之間的二次澆注不好處理;有的無法處理,如地下室基礎混凝土剪力墻上安裝剛性穿墻套管。

二(高壓穿墻套管)

 高壓穿墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器中,作導電部分穿過墻壁或其它接地物的絕緣和支持用。套管適用于環境溫度為-40+40,不適用在足以降低套管性能的條件下,以及套管戶內部分表面凝露情況下使用。當套管環境溫度高于+40,但不超過+60時,套管的工作電流建議按環境溫度每增高1,額定電流負荷降低1.8%。當套管環境溫度低于-40以及符合GB 12944.151條中規定的最高允許發熱溫度的情況下使用時,允許其工作電流長期過載。建議按環境溫度每降低1,額定電流負荷增加0.5%,但增加值不應大于額定電流的20%

套管按使用場所可分為戶內普通型、戶外一戶內普通型、戶外一戶內耐污型、戶外~戶內高原型、戶外一戶內高原耐污型五種類型

戶內普通型一般適用于安裝地點海拔不超過1000m戶內地區。

戶外一戶內普通型一般適用于安裝地點海拔不超過1000m地區,但安裝地點應是無明顯污穢地區。

戶外一戶內耐污型適用于安裝地點海拔不超過1000m,對于嚴重和特重污區用35kV套管,可選用63kV油紙電容式穿墻套管。

戶外一戶內高原型適用于安裝地點海拔3000m以下地區。

戶外一戶內高原耐污型適用于安裝地點海拔3000m以下污穢地區。

套管按所使用導體材料又可分為鋁導體、銅導體及不帶導體(母線式)三種類型

三(結構)

 穿墻套管由瓷件、安裝法蘭及導體裝配而成。母線穿墻套管不帶導電部分,瓷套與法蘭固定方式除35kV高原型及部分產品采用機械卡裝外,其余均用水泥膠合劑膠裝;銅導體采用定心墊圈和螺母固定,銅、鋁導電排采用定心墊圈和開口銷固定。對母線穿墻套管兩端蓋板,開口尺寸根據選用的母線規格型式自行確定。附件表面涂灰磁漆。

為了提高套管的起始電暈,對2035kV套管在結構上采用均壓措施,將靠近法蘭部位的瓷壁及兩邊的傘()適當加大、加厚,在瓷件焙燒前于瓷套內腔和法蘭附近,以及靠近法蘭的,第一個傘()上均勻上一層半導體釉,經焙燒后使半導體釉牢固地結合在瓷壁上,并通過接觸片使瓷壁短路,大大改善電場分布,防止套管內腔放電,提高滑閃放電電壓。

穿墻套管導電部分采用鋁導體,節省大量的銅材,降低成本。與母線連接的導電面積增大,克服了銅導桿接觸面積小而產生溫度過高的缺點。

套管安裝法蘭分正反兩種安裝方式,除610kV銅導體管正裝外,其余均為反裝。

四(穿墻套管的選擇)

1、種類和型式選擇

根據裝設地點可選屋內型和屋外型,根據用途可選擇帶導體的穿墻套管和不帶導體的母

線型穿墻套管。屋內配電裝置一般選用鋁導體穿墻套管。

2、額定電壓選擇

按穿墻套管的額定電壓砜不得低于其所在電網額定電壓的條件來選擇。當有冰雪時,320kV屋外穿墻套管應選用高一級電壓的產品。對36kV,也可采用提高兩級電壓的產品。

3、額定電流選擇

帶導體的穿墻套管,其額定電流不得小于所在回路最大持續工作電流。母線型穿墻套管本身不帶導體,沒有額定電流選擇問題,但應校核窗口允許穿過的母線尺寸。

五(用途及分類)

穿墻瓷套管用于電站和變電所配電裝置及高壓電器,供導線穿過接地隔板、墻壁或電器設備外殼,支持導電部分使之對地或外殼絕緣。

穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。

當銅導體與母線直接相連時,易產生電化腐蝕,接觸面溫升過高而導致接頭燒壞,影響設備壽命,故應采用銅鋁過渡接頭,但又給現場施工帶來麻煩,采用鋁導體瓷套管則可解決上述問題。

戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成(母線夾板通常由用戶按母線尺寸自配)。

穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

六(安裝與使用說明)

1.穿墻瓷套管適用于工頻交流額定電40.5kv以下,安裝地點周圍環境溫度為-40~+40,海拔不超過1000m之電站及變電所配電裝置。

2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。

3.穿墻瓷套管在運行中如產生局部放電現象時,應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象,如有應及時采取臨時均壓措施。

4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋最大尺寸開孔。





七(關鍵詞)

   穿墻套管  高壓穿墻套管  電站用高壓穿墻套管  變電用高壓穿墻套管  銅導體穿墻套管  鋁導體穿墻套管  戶內穿墻套管   戶外穿墻套管   耐污型穿墻套管  母線穿墻套管  戶內母線穿墻套管  戶外母線穿墻套管   電氣化鐵路穿墻套管   鐵路用穿墻套管  電力穿墻套管  耐污型戶外穿墻套管  耐污型戶內穿墻套管

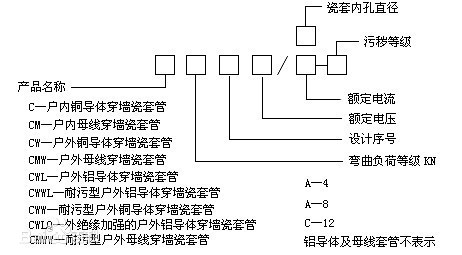

八(型號分類)

  電站用穿墻套管:

CL-6/250  CL-6/400  CL-6/630    CL-10/250  CL-10/400  CL-10/630

CWL-10/250   CWL-10/400    CWL-10/630  CWL-10/1000  CWL-10/1600  CWL-10/2000   CWL-10/2400  CWL-10/3150

CWL-20/250    CWL-20/400   CWL20/630  CWL-20/1000  CWL-20/1600  CWL-20/2000   CWL-20/2400  CWL-20/3150

CWL-35/250    CWL-35/400    CWL-35/630  CWL-35/1000  CWL-35/1600  CWL-35/2000    CWL-35/2400   CWL-35/3150

CWL- 24/250    CWL-24/400    CWL-24/630  CWL-24/1000  CWL-24/1600  CWL-24/2000    CWL-24/2400  CWL-24/3150

CWL- 40.5/250  CWL-40.5/400   CWL-40.5/630  CWL-40.5/1000  CWL-40.5/1600  CWL-40.5/2000   CWL-40.5/2400  CWL-40.5/3150



CWWL-10/250   CWWL-10/400   CWWL-10/630   CWWL-10/1000  CWWL-10/1600  CWWL-10/2000  CWWL-10/2400  CWWL-10/3150  CWWL-20/250   CWWL-20/400   CWWL-20/630    CWWL-20/1000  CWWL-20/1600  CWWL-20/2000  CWWL-24/2400   CWWL-20/3150  CWWL-20/4000

CWWL-35/250  CWWL-35/400  CWWL-35/630  CWWL-35/1000  CWWL-35/1600  CWWL-35/2000   CWWL-24/2400  CWWL-34/3150  CWWL-35/4000

 CWWL-24/250  CWWL-24/400  CWWL-24/630  CWWL-24/1000  CWWL-24/1600  CWWL-24/2000  CWWL-24/2400   CWWL-24/3150  CWWL-24/4000

 CWWL-40.5/250  CWWL-40.5/400  CWWL-40.5/630  CWWL-40.5/1000  CWWL-40.5/1600  CWWL-40.5/2000  CWWL-24/2400  CWWL-40.5/3150  CWWL-40.5/4000



C-6/250  C-6/400  C-6/630    C-10/250  C-10/400  C-10/630

CW-10/250   CW-10/400    CW-10/630  CW-10/1000  CW-10/1600  CW-10/2000   CW-10/2400  CW-10/3150

CW-20/250    CW-20/400   CW20/630  CW-20/1000  CW-20/1600  CW-20/2000   CW-20/2400  CW-20/3150

CW-35/250    CW-35/400    CW-35/630  CW-35/1000  CW-35/1600  CW-35/2000    CW-35/2400   CW-35/3150

CW- 24/250    CW-24/400    CW-24/630  CW-24/1000  CW-24/1600  CW-24/2000    CW-24/2400  CW-24/3150

CW- 40.5/250  CW-40.5/400   CW-40.5/630  CW-40.5/1000  CW-40.5/1600  CW-40.5/2000   CW-40.5/2400  CW-40.5/3150



CWW-10/250   CWW-10/400   CWW-10/630   CWW-10/1000  CWW-10/1600  CWW-10/2000  CWW-10/2400  CWW-10/3150  CWW-20/250   CWW-20/400   CWW-20/630    CWW-20/1000  CWW-20/1600  CWW-20/2000  CWW-20/2400   CWW-20/3150  CWW-20/4000

CWW-35/250  CWW-35/400  CWW-35/630  CWW-35/1000  CWW-35/1600  CWW-35/2000   CWW-35/2400  CWW-34/3150  CWW-35/4000

CWW-24/250  CWW-24/400  CWW-24/630  CWW-24/1000  CWW-24/1600  CWW-24/2000  CWW-24/2400   CWW-24/3150  CWW-24/4000

CWW-40.5/250  CWW-40.5/400  CWW-40.5/630  CWW-40.5/1000  CWW-40.5/1600  CWW-40.5/2000  CWW-40.5/2400  CWW-40.5/3150  CWW-40.5/4000

CWWB-10/250   CWWB-10/400   CWWB-10/630   CWWB-10/1000  CWWB-10/1600  CWWB-10/2000  CWWB-10/2400  CWWB-10/3150  CWWB-20/250   CWWB-20/400   CWWB-20/630    CWWB-20/1000  CWWB-20/1600  CWWB-20/2000  CWWB-20/2400   CWWB-20/3150  CWWB-20/4000

CWWB-35/250  CWWB-35/400  CWWB-35/630  CWWB-35/1000  CWWB-35/1600  CWWB-35/2000   CWWB-35/2400  CWWB-34/3150  CWWB-35/4000

CWWB-24/250  CWWB-24/400  CWWB-24/630  CWWB-24/1000  CWWB-24/1600  CWWB-24/2000  CWWB-24/2400   CWWB-24/3150  CWWB-24/4000

CWWB-40.5/250  CWWB-40.5/400  CWWB-40.5/630  CWWB-40.5/1000  CWWB-40.5/1600  CWWB-40.5/2000  CWWB-40.5/2400  CWWB-40.5/3150  CWWB-40.5/4000



母線用穿墻套管:

CMW-10/250   CMW-10/400    CMW-10/630  CMW-10/1000  CMW-10/1600  CMW-10/2000   CMW-10/2400  CMW-10/3150

CMW-20/250   CMW-20/400    CMW-20/630  CMW-20/1000  CMW-20/1600  CMW-20/2000   CMW-20/2400  CMW-20/3150

CMW-35/250   CMW-35/400    CMW-35/630  CMW-35/1000  CMW-35/1600  CMW-35/2000   CMW-35/2400  CMW-35/3150

電氣化鐵路用穿墻套管:

CWL-35/630    CWL-35/800    CWL-35/1000   CWL-35/1250

CWL-35/1600   CWL-35/2000   CWL-35/2500

CWJL-35/630    CWJL-35/800    CWJL-35/1000   CWJL-35/1250

CWJL-35/1600   CWJL-35/2000   CWJL-35/2500

CWGL-35/630    CWGL-35/800    CWGL-35/1000   CWGL-35/1250

CWGL-35/1600   CWGL-35/2000   CWGL-35/2500



CW-35/630    CW-35/800    CW-35/1000   CW-35/1250

CW-35/1600   CW-35/2000   CW-35/2500

CWJ-35/630    CWJ-35/800    CWJ-35/1000   CWJ-35/1250

CWJ-35/1600   CWJ-35/2000   CWJ-35/2500

CWG-35/630    CWG-35/800    CWG-35/1000   CWG-35/1250

CWG-35/1600   CWG-35/2000   CWG-35/2500

CMWW-10/250   CMWW-10/400   CMWW-10/630   CMWW-10/1000  CMWW-10/1600  CMWW-10/2000  CMWW-10/2400  CMWW-10/3150  CMWW-20/250   CMWW-20/400   CMWW-20/630    CMWW-20/1000  CMWW-20/1600  CMWW-20/2000  CMWW-20/2400   CMWW-20/3150  CMWW-20/4000

CMWW-35/250  CMWW-35/400  CMWW-35/630  CMWW-35/1000  CMWW-35/1600  CMWW-35/2000   CMWW-35/2400  CMWW-34/3150  CMWW-35/4000

CMWW-24/250  CMWW-24/400  CMWW-24/630  CMWW-24/1000  CMMWW-24/1600  CMWW-24/2000  CMWW-24/2400   CMWW-24/3150  CMWW-24/4000

CMWW-40.5/250  CMWW-40.5/400  CMWW-40.5/630  CMWW-40.5/1000  CMWW-40.5/1600  CMWW-40.5/2000  CMWW-40.5/2400  CWW-40.5/3150  CMWW-40.5/4000
