瓷絕緣子（國際IEC）

基本信息：

陶瓷絕緣子概括（簡稱瓷絕緣子）

用來支持導線并使其絕緣的器件稱為絕緣子。瓷絕緣子由陶瓷件，鋼帽，鋼腳三部分組成。

英文名稱：Ceramic insulator

正式名稱：瓷瓶絕緣子也稱瓷絕緣子

簡名：絕緣子

1. 用途及分類

   高壓線路盤形懸式絕緣子（以下簡稱絕緣子）供高壓架空輸變電線路中的絕緣和固定用。一般組裝成絕緣子串用于不同電壓等級線路上。絕緣子按其使用環境和地區，分普通型和耐污型兩類。普通型絕緣子適用于一般地區，如適當增加絕緣子片數可提高污閃性能。耐污型絕緣子按其傘形結構分為鐘罩型、雙層傘型、三層傘形三種，耐污型絕緣子適用于工業粉塵、化工、鹽堿、沿海及多霧地區，不同結構型式耐污絕緣子的最佳使用范圍，需通過試預運行后總結確定。

   2    結構簡介

           懸式絕緣子由瓷件、鋼帽和鋼腳用不低于525號硅酸鹽水泥、瓷砂或石英砂膠合劑膠裝而成。鋼帽及鋼腳與膠合劑接觸表面薄涂一層緩沖層。鋼腳頂部有彈性襯墊。瓷件表面一般上白釉。根據需求也可以上棕釉或藍灰釉。鋼帽、鋼腳表面全部熱鍍鋅。球型連接結構的推拉式彈性鎖緊銷有W型和R型兩種形式，均用銅材和不銹鋼制成，彈性及防腐性好，拆裝方便。槽型連接的圓柱銷和駝背型開口銷，前者表面熱鍍鋅，后者用鋼材制造。上述彈性鎖緊銷。圓樣銷等零件均與產品成套供應。

       普通型絕緣子瓷件傘裙的棱與棱之間留有較大間距，特別是XP-70和X-4.5型絕緣子，棱槽寬，清掃方便，鋼腳球頭一般均伸出瓷裙外有利于帶電作業。

       雙層傘、三層傘耐污絕緣子爬距大，傘形開放，裙內光滑無棱，積灰速率低，風雨自潔性能好，鐘罩型耐污懸式絕緣子，吸收了歐、美和日本防霧型絕緣子的結構特點，利用傘內外受潮的不同期性及傘下高棱的抑制放電作用，防污性能較好，經過多次人工污穢和自然污穢試驗結果證明，其污閃電壓比同級普通絕緣子可提高20-50%。

    同一強度等級的普通型和耐污型絕緣子采用相同的球窩連接尺寸，可保證更換。

2. 技術標準

         普通盤形懸式絕緣子按國標GB1001（盤形懸式絕緣子技術條件）和GB7253（盤形懸式絕緣子串元件尺寸與特性）制造。

         耐污盤形懸式絕緣子按國標GB1001（盤形懸式絕緣子技術條件）和ZBK50008（高壓線路盤形懸式瓷絕緣子）制造。

         上述兩類盤形懸式絕緣子其試驗標準按  IEC  刊物383.

         美標盤形懸式絕緣子按美標  XC/JC-1003（出口用美標線路盤形懸式絕緣子）。ANSI C29.2試驗技術標準按美標 ANSI  C29.1,并符合廠訂技術條件。

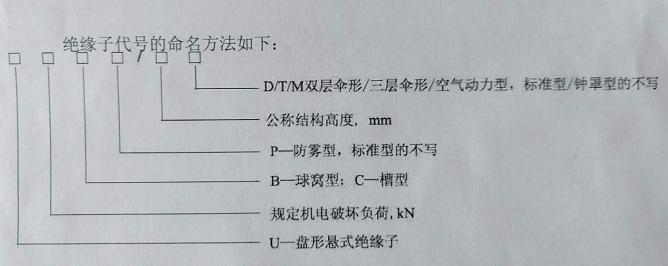

   例：

1. U70B/146 ：U---懸式、70KN；B—球窩型連接，標準型；146---結構高度146mm



2. U120BP/146D ：U---懸式、120KN；B—球窩型連接，標準型；P---防污型；146---結構高度146mm；D----（瓷）雙層傘形，（玻璃）鐘罩型。



3. U160BP/170DT：U---懸式、160KN；B—球窩型連接，標準型；P---防污型；170---結構高度170mm；T----（瓷）三層傘形，（玻璃）雙傘型。



4. U120BP/146M ：U---懸式、120KN；B—球窩型連接，標準型；P---防污型；146---結構高度146mm；M----（瓷）（玻璃）空氣動力形。



   U70C(N)：地線絕緣子  U---懸式、70KN；C—槽型連接；N---耐張型。

   瓷瓶絕緣子(國際標準型號)：

   U70B、U100B、U120B 、U160B 、U210B、U240B 、U300B 、U420B、 U500B。

   瓷瓶絕緣子(國際防污型號)：

   U70BP、U100BP、U120BP 、U160BP 、U210BP、U240BP 、U300BP 、U420BP、U500BP。

   瓷瓶絕緣子(國際防污型號)：

   U70BLP、U100BLP、U120BLP 、U160BLP 、U210BLP、U240BLP 、U300BLP 、U420BLP、U500BLP。

   瓷瓶絕緣子（國際認證標準型號）：

   U70B/146D、U100B/146D、U120B/146D 、U160B/155D、U210B/170D、U240B/170D、U300B/195D 、U420B/205D、U500B/240D.

   瓷瓶絕緣子（國際認證防污型號）：

   U70BP/146、U100BP/146、U120BP/146 、U160BP/155、U210BP/170、U240BP/170、U300BP/195、U420BP/205、U500BP/240、U70BP/146D、U100BP/146D、U120BP/146D 、U160BP/155D、U210BP/170D、U240BP/170D、U300BP/195D 、U420BP/205D、U500BP/240D.

   U70BLP/146D、U100BLP/146D、U120BLP/146D 、U160BLP/155D 、U210BLP/170D、U240BLP/170D、U300BLP/195D 、   U420BLP/205D、    U500BLP/240D.

   瓷瓶絕緣子（國際認證空氣動力型號）：

   U70BP/146M、U100BP/146M、U120BP/146M 、U160BP/155M、U210BP/170M、U240BP/170M、U300BP/195M、U420BP/205M、U500BP/240M、

   瓷瓶絕緣子（國際認證地線型號）：

   U70C、U70CN、 U70C/210、U70CN/210、U100C、U100CN、
