電氣化鐵路接觸網用復合絕緣子

基本信息：

電氣化鐵路接觸網用復合絕緣子概括（簡稱鐵路復合絕緣子）

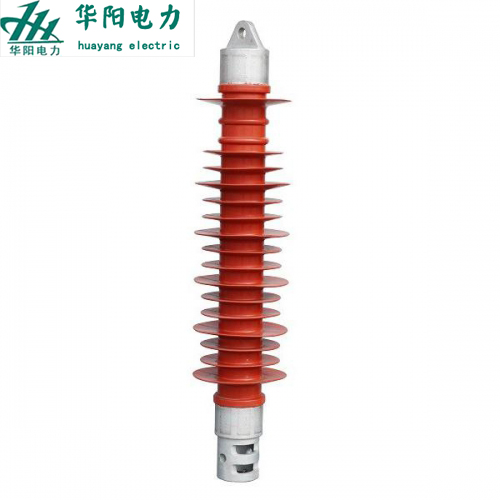

支柱復合絕緣子由玻璃纖維環氧樹脂引拔棒，硅橡膠傘裙，金具三部分組成。

英文名稱：Railway composite insulator

正式名稱：鐵路復合絕緣子也稱鐵路合成絕緣子

簡名：絕緣子

拼音：tie lu fu he jue yuan zi

1. 產品簡介

   電氣化鐵路接觸網用復合絕緣子（以下簡稱絕緣子）有三部分組成：芯棒、外絕緣及金屬附件。芯棒是絕緣子的關鍵部件，即承受內部絕緣，又承受抗拉抗彎機械負荷等指標。金屬附件是絕緣子與使用環境進行連接的部分，也叫連接金具，囊與芯棒通過多種特種結構聯接，并具有適度的、與結構相一致的機械強度。為了保證研制的絕緣子能符合電氣化鐵路實際使用要求，參照最新發布的TB/T3199.2-2008(電氣化鐵路接觸網用絕緣子 第2部分：棒形復合絕緣子)標準，確定絕緣子應滿足的工作條件：

   -----------用于工頻25KV交流電氣化鐵路

   -----------環境溫度：-40C---+40C；海拔4000m以下

   -----------污穢條件：適用嚴重污穢區

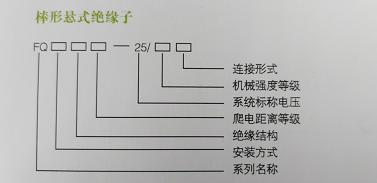

2. 絕緣子符號及型號含義



   例如：

   電氣化鐵路用絕緣子FQXSJ-25/100(120,160)QT(QH,HH)

            F-----復合硅橡膠材料;   Q----接觸網用；   X---懸掛；

            J-----絕緣加強型 （公稱爬電距離1400mm）

            G-----絕緣高度加強型(公稱爬電距離1600mm)

            S------雙絕緣（單絕緣不表示）

            25-----額定電壓（25KV）

            100，120,160-----機械拉伸強度，分別是100KN,120KN,160KN.

            QT-----上球窩下雙耳環連接

            QH-----上球窩下單耳環連接

            HH------上單耳環下單耳環連接

   電氣化鐵路棒形懸式復合絕緣子（型號）：

1. 單絕緣：

        FQX-25/100QT、 FQX-25/100QH、FQX-25/100HH、                   FQX-25/120QT、 FQX-25/120QH、FQX-25/120HH、FQX-25/160QT、 FQX-25/160QH、FQX-25/160HH、FQXJ-25/100QT、  FQXJ-25/100QH、FQXJ-25/100HH、FQXJ-25/120QT、  FQXJ-25/120QH、FQXJ-25/120HH、FQXJ-25/160QT、   FQXJ-25/160QH、 FQXJ-25/160HH、 FQXG-25/100QT、   FQXG-25/100QH、 FQXG-25/100HH、 FQXG-25/120QT、   FQXG-25/120QH、 FQXG-25/120HH、 FQXG-25/160QT、    FQXG-25/160QH、 FQXG-25/160HH、

2. 雙絕緣：

                FQXS-100QT、      FQXS-100QH、      FQXS-100HH、

                FQXS-120QT、      FQXS-120QH、      FQXS-120HH、

                FQXS-160QT、      FQXS-160QH、      FQXS-160HH、

             FQXSJ-100QT、      FQXSJ-100QH、      FQXSJ-100HH、

             FQXSJ-120QT、      FQXSJ-120QH、      FQXSJ-120HH、

             FQXSJ-160QT、      FQXSJ-160QH、      FQXSJ-160HH、

   FQXSG-100QT、      FQXSG-100QH、      FQXSG-100HH、

   FQXSG-120QT、      FQXSG-120QH、      FQXSG-120HH、

   FQXSG-160QT、      FQXSG-160QH、      FQXSG-160HH、







    例如：

   電氣化鐵路用碗臂絕緣子FQBS(J,G) -25/8(12,16)

            F-----復合硅橡膠材料;   Q----接觸網用；   QB---碗臂支撐；

            S----雙絕緣（單絕緣不表示）

            J-----絕緣加強型 （公稱爬電距離1400mm）

            G-----絕緣高度加強型(公稱爬電距離1600mm)

            S------雙絕緣（單絕緣不表示）

            25-----額定電壓（25KV）

            8,12,16-----機械抗彎強度，分別是8KN,12KN,16KN.



   棒形碗臂復合絕緣子（型號）：

   (1)單絕緣：FQB-25/8、FQB-25/12、FQB-25/16、FQBJ-25/8、FQBJ-25/12、FQBJ-25/16、FQBG-25/8、FQBG-25/12、FQBG-25/16、

   (2)雙絕緣：FQBS-25/8、FQBS-25/12、FQBS-25/16、FQBSJ-25/8、FQBSJ-25/12、FQBSJ-25/16、FQBSG-25/8、FQBSG-25/12、FQBSG-25/16、

   棒形腕臂復合絕緣子(160km/h及以下)

   FQB27.5/8-1400; FQB27.5/8-1600; FQBS27.5/8-1400; FQBS27.5/8-1600; FQB27.5/12-1400; FQB27.5/12-1600;

   FQBS27.5/12-1400; FQBS27.5/12-1600; FQB27.5/16-1400;

   FQB27.5/16-1600; FQBS27.5/16-1400; FQBS27.5/16-1600;

   棒形腕臂復合絕緣子（200~250km/h）

   FQB27.5/12-1400; FQB27.5/12-1600; FQB27.5/16-1400;

   FQB27.5/16-1600

   棒形腕臂復合絕緣子（300~350km/h）

   FQB27.5/112-1400; FQB27.5/12-1600; FQB27.5/16-1400

   FQB27.5/16-1600

   棒形懸式復合絕緣子(160km/h及以下）

   棒形懸式耐張復合絕緣子：

   FQX27.5/120-1400; FQX27.5/120-1600; FQXS27.5/120-1400;

   FQXS27.5/120-1600; FQX27.5/160-1400; FQX27.5/160-1600;

   FQXS27.5/160-1400; FQXS27.5/160-1600

   棒形懸式定位復合絕緣子

   FQD27.5/120-1400; FQD27.5/120-1600; FQDS27.5/120-1400

   FQDS27.5/120-1600

   棒形懸式耐張復合絕緣子（200~250km/h）

   FQX27.5/120-1400; FQX27.5/120-1600; FQX27.5/160-1400;

   FQX27.5/160-1600

   棒形懸式耐張復合絕緣子（300~350km/h ）

   FQX27.5/120-1400; FQX27.5/120-1600; FQX27.5/160-1400;

   FQX27.5/160-1600;



   棒形支柱復合絕緣子

   FQZ27.5/16-1600
