棒形懸式復合絕緣子
基本信息：
棒形懸式復合絕緣子概括（簡稱復合絕緣子）
支柱復合絕緣子由玻璃纖維環氧樹脂引拔棒，硅橡膠傘裙，金具三部分組成。
英文名稱：recombination bead
正式名稱：合成絕緣子也稱復合絕緣子
簡名：絕緣子
拼音：bangxing  xuanshi fu he jue yuan zi

發展歷史：
棒形懸式復合絕緣子不同類型有不同的作用，結構高度和爬電距離也各不相同，復合絕緣子主要用于輸電線路，具有憎水性、抗老化性、耐漏電起痕性和耐電蝕損性，具有抗張強度和抗彎強度，其機械強度高，抗沖擊性能、防震和防脆斷性能好，重量輕、安裝維護方便，其上下端部的安裝尺寸與相應的瓷絕緣子的安裝尺寸相同，可以互換使用。

作用特點：
 棒形懸式復合絕緣子能有效地利用狹窄的走廊開壓送電，能降低桿塔高度，可節約大量的人力、物力和財力，由于其彎曲強度高，可防止瓷橫絕緣子容易出現的級連斷裂事故，是瓷絕緣子所無法替代的產品；體積小，重量輕，防震、不需人工清掃，為安全運行提供保障。 本品采用整體棒型設計，結構緊湊，質量高、重量是同等級瓷和玻璃絕緣子的1/10，運輸安裝極為方便。
適用于污穢地區，高機械拉伸負荷，大跨距和緊湊型線路。污閃電壓比同等級瓷和玻璃絕緣子提高30%-50%。在-60度--+200度環境溫度下性能穩定；采用的不可擊穿型設計，運行中無需測零值。電氣性能優越，機械強度高，內部承載的環氧玻璃引拔棒抗張抗彎強度比普通鋼材高2倍，是高強度瓷材料的8~10倍
耐污性能好，抗污性能好，抗污閃強力強，其濕耐受電壓和污穢耐受電壓為相同爬距瓷絕緣子的2~2.5倍。且不需清掃，能在重污穢的去安全運行。
體積小、重量輕(僅為同電壓等級瓷絕緣子的1/6~1/9).結構輕巧，便于運輸和安裝。

執行標準：
棒形懸式復合絕緣子型號按JB/T9683-1999（絕緣子產品性寒編制方法）規定進行編制；配置參數執行JB/T5892-1991（高壓線路用有機復合絕緣子技術條件）和JB/T8737-1998（高壓線路用復合絕緣子使用導則）標準。對以上標準中未明確定義的重要參數及配置方式按GB311.1-1997(高壓輸變電設備的絕緣配合)和GB/T5582-1993（高壓電力設備外絕緣污穢等級）的要求修正執行。
使用條件：
     環境溫度不高于+40C，不低于-40C；海拔高度不超過1000m；(1000M以上可按GB311.1-1997進行修正)電源頻率不大于100Hz;機械負荷不大于每種產品的額定值。
型號定義：
      例1：  復合絕緣子FXBW4-10/70    F----復合硅橡膠材料；
X----懸掛；
B-----球窩鏈接方式；
W----大小傘
4------序列號
10-----額定電壓（10KV）
70------拉力70KN
        例2： 復合支柱絕緣子FZSW-10/4  F----復合硅橡膠材料；
ZS----支柱式；
W----大小傘
10-----額定電壓（10KV）
4------額定彎曲負荷（KN）
        例3：復合防風偏絕緣子FSP-35/0.4—T(A、B)Q(D)
                                         F----復合硅橡膠材料；
SP----防風偏；
35-----額定電壓（35KV）
0.4----額定機械彎曲負荷(KN)
                              上端金具： T-----T形；
A----單孔板形；
B-----雙孔板形；
                              下端金具： Q---球頭；
                                         D----單耳；

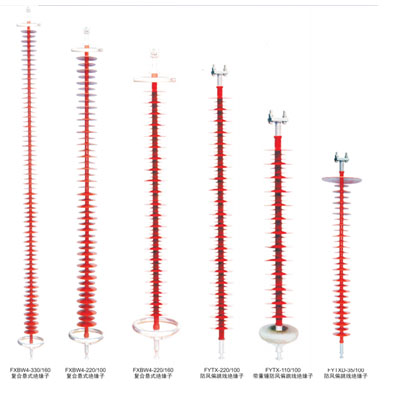

棒形懸式復合絕緣子（型號）：
    FXBW4-10/70、FXBW4-10/100、FXBW4-35/70 FXBW4-35/100、FXBW4-66/70 、FXBW4-66/100、 FXBW4-110/70、FXBW4-110/100、 FXBW4-110/120、FXBW4-220/100、FXBW4-220/120、 FXBW4-220/160 、FXBW4-330/120 、FXBW4-330/160、FXBW4-550/160、 FXBW4-550/210

支柱復合絕緣子（型號）：
  FZSW-10/4  、FZSW-12.5/4、FZSW-20/6 、FZSW-20/8 、FZSW-20/10 、FZSW-24/10、FZSW-40.5/4、FZSW-40.5/6、FZSW-40.5/8、FZSW-40.5/10、FZSW-40.5/12.5、FZSW-35/6、FZSW-35/8、FZSW-35/10、FZSW-35/12.5、FZSW-72.5/4、FZSW-72.5/6、FZSW-72.5/8、FZSW-72.5/10、FZSW-126/4 、FZSW-126/6 、FZSW-126/8、FZSW-126/10 、FZSW-126/12.5、FZSW-110/4 、FZSW-110/6 、FZSW-110/8 、FZSW-110/10 、FZSW-110/12.5 、FZSW-252/4、FZSW-252/6、FZSW-252/8、FZSW-252/10、FZSW-252/12.5、FZSW-220/4、FZSW-220/6、FZSW-220/8、FZSW-220/10、FZSW-220/12.5、

復合防風偏絕緣子（型號）：
FSP-35/0.4、  FSP-40.5/0.4、 FSP-66/0.4、  FSP-66/0.8、FSP-110/0.4
FSP-110/0.8、FSP-126/0.4、  FSP-126/0.8、FSP-220/0.8  FSP-252/0.8、FSP-330/0.8、 FSP-380/0.8
