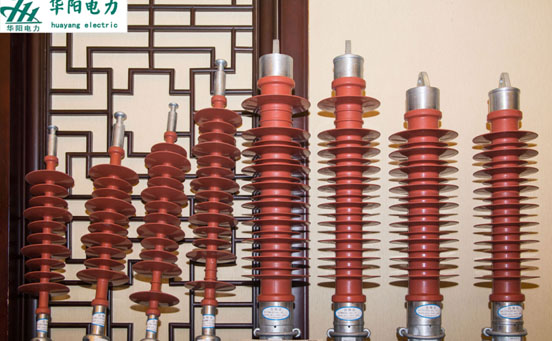

電氣化鐵路接觸網用復合絕緣子
基本信息：
電氣化鐵路接觸網用復合絕緣子概括（簡稱鐵路復合絕緣子）
支柱復合絕緣子由玻璃纖維環氧樹脂引拔棒，硅橡膠傘裙，金具三部分組成。
英文名稱：Railway composite insulator
正式名稱：鐵路復合絕緣子也稱鐵路合成絕緣子
簡名：絕緣子
拼音：tie lu fu he jue yuan zi

一、 產品簡介
電氣化鐵路接觸網用復合絕緣子（以下簡稱絕緣子）有三部分組成：芯棒、外絕緣及金屬附件。芯棒是絕緣子的關鍵部件，即承受內部絕緣，又承受抗拉抗彎機械負荷等指標。金屬附件是絕緣子與使用環境進行連接的部分，也叫連接金具，囊與芯棒通過多種特種結構聯接，并具有適度的、與結構相一致的機械強度。研制的絕緣子能符合電氣化鐵路實際使用要求，參照新發布的TB/T3199.2-2008(電氣化鐵路接觸網用絕緣子 2部分：棒形復合絕緣子)標準，確定絕緣子應滿足的工作條件：
-----------用于工頻25KV交流電氣化鐵路
-----------環境溫度：-40C---+40C；海拔4000m以下
-----------污穢條件：適用嚴重污穢區
二、 絕緣子符號及型號含義

例如：
電氣化鐵路用絕緣子FQXSJ-25/100(120,160)QT(QH,HH)
         F-----復合硅橡膠材料;   Q----接觸網用；   X---懸掛；
         J-----絕緣加強型 （公稱爬電距離1400mm）
         G-----絕緣高度加強型(公稱爬電距離1600mm)
         S------雙絕緣（單絕緣不表示）
         25-----額定電壓（25KV）
         100，120,160-----機械拉伸強度，分別是100KN,120KN,160KN.
         QT-----上球窩下雙耳環連接
         QH-----上球窩下單耳環連接
         HH------上單耳環下單耳環連接
電氣化鐵路棒形懸式復合絕緣子（型號）：
（1） 單絕緣：
     FQX-25/100QT、 FQX-25/100QH、FQX-25/100HH、                   FQX-25/120QT、 FQX-25/120QH、FQX-25/120HH、FQX-25/160QT、 FQX-25/160QH、FQX-25/160HH、FQXJ-25/100QT、  FQXJ-25/100QH、FQXJ-25/100HH、FQXJ-25/120QT、  FQXJ-25/120QH、FQXJ-25/120HH、FQXJ-25/160QT、   FQXJ-25/160QH、 FQXJ-25/160HH、 FQXG-25/100QT、   FQXG-25/100QH、 FQXG-25/100HH、 FQXG-25/120QT、   FQXG-25/120QH、 FQXG-25/120HH、 FQXG-25/160QT、    FQXG-25/160QH、 FQXG-25/160HH、
（2） 雙絕緣：
          FQXS-25/100QT、  FQXS-25/100QH、      FQXS-25/100HH、
          FQXS-25/120QT、  FQXS-25/120QH、      FQXS-25/120HH、
          FQXS-25/160QT、  FQXS-25/160QH、      FQXS-25/160HH、
          FQXSJ-25/100QT、  FQXSJ-25/100QH、      FQXSJ-25/100HH、
          FQXSJ-25/120QT、  FQXSJ-25/120QH、      FQXSJ-25/120HH、
          FQXSJ-25/160QT、  FQXSJ-25/160QH、      FQXSJ-25/160HH、
FQXSG-25/100QT、 FQXSG-25/100QH、      FQXSG-25/100HH、
FQXSG-25/120QT、 FQXSG-25/120QH、      FQXSG-25/120HH、
FQXSG-25/160QT、 FQXSG-25/160QH、   FQXSG-25/160HH、
電氣化鐵路棒形懸式復合絕緣子（新型號）：
（3） 單絕緣：
     FQX-27.5/100QT、 FQX-27.5/100QH、FQX-27.5/100HH、                   FQX-27.5/120QT、 FQX-27.5/120QH、FQX-27.5/120HH、FQX-27.5/160QT、 FQX-27.5/160QH、FQX-27.5/160HH、FQXJ-27.5/100QT、  FQXJ-27.5/100QH、FQXJ-27.5/100HH、FQXJ-27.5/120QT、  FQXJ-27.5/120QH、FQXJ-27.5/120HH、FQXJ-27.5/160QT、   FQXJ-27.5/160QH、 FQXJ-27.5/160HH、 FQXG-27.5/100QT、   FQXG-27.5/100QH、 FQXG-27.5/100HH、 FQXG-27.5/120QT、   FQXG-27.5/120QH、 FQXG-27.5/120HH、 FQXG-27.5/160QT、   FQXG-27.5/160QH、 FQXG-27.5/160HH、
（4） 雙絕緣：
          FQXS-27.5/100QT、 FQXS-27.5/100QH、      FQXS-27.5/100HH、
         FQXS-27.5/120QH、 FQXS-27.5/120QH、      FQXS-27.5/120HH、
          FQXS-27.5/160QT、 FQXS-27.5/160QH、      FQXS-27.5/160HH、
        FQXSJ-27.5/100QT  FQXSJ-27.5/100QT、      FQXSJ-27.5/100HH、
      FQXSJ-27.5/120QT、  FQXSJ-27.5/120QH、      FQXSJ-27.5/120HH、
      FQXSJ-27.5/160QT、  FQXSJ-27.5/160QH、      FQXSJ-27.5/160HH、FQXSG-27.5/100QT、 FQXSG-27.5/100QH、      FQXSG-27.5/100HH、
FQXSG-27.5/120QT、 FQXSG-27.5/120QH、      FQXSG-27.5/120HH、
FQXSG-27.525/160QT、 FQXSG-27.5/160QH、   FQXSG-27.5/160HH、
電氣化鐵路棒形懸式復合絕緣子（新型號）：
（5） 單絕緣：
     FQX27.5/100QT、 FQX27.5/100QH、FQX-27.5/100HH、                   FQX27.5/120QT、 FQX27.5/120QH、FQX-27.5/120HH、FQX27.5/160QT、 FQX27.5/160QH、FQX-27.5/160HH、FQXJ27.5/100QT、  FQXJ27.5/100QH、FQXJ-27.5/100HH、FQXJ27.5/120QT、  FQXJ27.5/120QH、FQXJ-27.5/120HH、FQXJ27.5/160QT、   FQXJ27.5/160QH、 FQXJ-27.5/160HH、 FQXG27.5/100QT、   FQXG27.5/100QH、 FQXG-27.5/100HH、 FQXG27.5/120QT、   FQXG27.5/120QH、 FQXG-27.5/120HH、 FQXG27.5/160QT、   FQXG27.5/160QH、 FQXG-27.5/160HH、
（6） 雙絕緣：
          FQXS-27.5/100QT、 FQXS27.5/100QH、      FQXS27.5/100HH、
         FQXS-27.5/120QH、 FQXS27.5/120QH、      FQXS27.5/120HH、
          FQXS-27.5/160QT、 FQXS27.5/160QH、      FQXS27.5/160HH、
        FQXSJ-27.5/100QT  FQXSJ27.5/100QT、      FQXSJ27.5/100HH、
      FQXSJ-27.5/120QT、  FQXSJ27.5/120QH、      FQXSJ27.5/120HH、
      FQXSJ-27.5/160QT、  FQXSJ27.5/160QH、      FQXSJ27.5/160HH、FQXSG-27.5/100QT、 FQXSG27.5/100QH、      FQXSG27.5/100HH、
FQXSG-27.5/120QT、 FQXSG27.5/120QH、      FQXSG27.5/120HH、
FQXSG27.525/160QT、 FQXSG27.5/160QH、   FQXSG27.5/160HH、

 例如：
電氣化鐵路用碗臂絕緣子FQBS(J,G) -25/8(12,16)
         F-----復合硅橡膠材料;   Q----接觸網用；   QB---碗臂支撐；
         S----雙絕緣（單絕緣不表示）
         J-----絕緣加強型 （公稱爬電距離1400mm）
         G-----絕緣高度加強型(公稱爬電距離1600mm)
         S------雙絕緣（單絕緣不表示）
         25-----額定電壓（25KV）
         8,12,16-----機械抗彎強度，分別是8KN,12KN,16KN.

棒形碗臂復合絕緣子（型號）：
(1)單絕緣：FQB-25/8、FQB-25/12、FQB-25/16、FQBJ-25/8、FQBJ-25/12、FQBJ-25/16、FQBG-25/8、FQBG-25/12、FQBG-25/16、
(2)雙絕緣：FQBS-25/8、FQBS-25/12、FQBS-25/16、FQBSJ-25/8、FQBSJ-25/12、FQBSJ-25/16、FQBSG-25/8、FQBSG-25/12、FQBSG-25/16、

棒形腕臂復合絕緣子(新型號+爬電距離)
（單絕緣）FQB27.5/8-1400;  FQB27.5/8-1600;
FQB27.5/12-1400; FQB27.5/12-1600;
FQB27.5/16-1400;   FQB27.5/16-1600;
FQB27.5/20-1400;   FQB27.5/20-1600;
FQB27.5/8-1800;  FQB27.5/12-1800;
FQB27.5/16-1800; FQB27.5/20-1800;

FQG27.5/8-1400;  FQG27.5/8-1600;
FQG27.5/12-1400; FQG27.5/12-1600;
FQG27.5/16-1400;   FQG27.5/16-1600;
FQG27.5/20-1400;   FQG27.5/20-1600;
FQG27.5/8-1800;   FQG27.5/12-1800;
FQG27.5/16-1800;   FQG27.5/20-1800;

（雙絕緣）FQBS27.5/8-1400; FQBS27.5/8-1600;
FQBS27.5/12-1400; FQBS27.5/12-1600;
FQBS27.5/16-1400; FQBS27.5/16-1600;
FQBS27.5/20-1400; FQBS27.5/20-1600;
FQBG27.5/8-1400;  FQBG27.5/8-1600;
FQBG27.5/12-1400; FQBG27.5/12-1600;
FQBG27.5/16-1400; FQBG27.5/16-1600;
FQBG27.5/20-1400; FQBG27.5/20-1600;
FQBS27.5/8-1800;   FQBS27.5/12-1800;
FQBS27.5/16-1800; FQBS27.5/20-1800;
FQBG27.5/8-1800;   FQBG27.5/12-1800;
FQBG27.5/16-1800
棒形腕臂復合絕緣子(新型號)
（單絕緣）FQB27.5/8; FQB27.5/12;  FQB27.5/16 ;
FQB27.5/20;
FQG27.5/8; FQG27.5/12;  FQG27.5/16;
FQG27.5/20;
（雙絕緣）FQBS27.5/8;FQBS27.5/12; FQBS27.5/16;
          FQBS27.5/20
FQBG27.5/8;  FQBG27.5/12; FQBG27.5/16;  FQBG27.5/20
棒形懸式復合絕緣子：
FQX27.5/120-1400;  FQX27.5/120-1600; FQXS27.5/120-1400;
FQXS27.5/120-1600;  FQX27.5/160-1400; FQX27.5/160-1600;
FQXS27.5/160-1400;  FQXS27.5/160-1600
棒形懸式定位復合絕緣子
FQD27.5/120-1400; FQD27.5/120-1600;  FQDS27.5/120-1400
FQDS27.5/120-1600
棒形懸式耐張復合絕緣子
FQX27.5/120-1400;  FQX27.5/120-1600;  FQX27.5/160-1400;
FQX27.5/160-1600
棒形懸式耐張復合絕緣子
FQX27.5/120-1400;  FQX27.5/120-1600;  FQX27.5/160-1400;
FQX27.5/160-1600;
