跌落式熔斷器
基本信息：
跌落式熔斷器概括
跌落式熔斷器是10kV配電線路分支線和配電變壓器常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，應用于10kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。
英文名稱：Drop-out fuse
正式名稱：跌落式熔斷器
簡稱：熔斷開關
跌落式熔斷器安裝在10kV配電線路分支線上，可縮小停電范圍，因其有一個明顯的跌落式熔斷器斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個安全作業環境，增加了檢修人員的安全感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以，在10kV配電線路和配電變壓器中得到了普及
工作原理
熔絲管兩端的動觸頭依靠熔絲(熔體)系緊，將上動觸頭推入"鴨嘴"凸出部跌落式熔斷器分后，磷銅片等制成的上靜觸頭頂著上動觸頭，故而熔絲管牢固地卡在"鴨嘴"里。當短路電流通過熔絲熔斷時，產生電弧，熔絲管內襯的鋼紙管在電弧作用下產生大量的氣體因熔絲管上端被封死，氣體向下端噴出，吹滅電弧。由于熔絲熔斷，熔絲管的上下動觸頭失去熔絲的系緊力，在熔絲管自身重力和上、下靜觸頭彈簧片的作用下，熔絲管迅速跌落，使電路斷開，切除故障段線路或者故障設備。
在現實的10kV線路系統中和配電變壓器上的熔斷器不能正確動作，其原因之一是，電工素質差，責任心不強，常年不進行跌落式熔斷器的維護和檢修;原因之二是，跌落式熔斷器的產品質量低劣，不能靈活的拉、合操作。兩原因降低了跌落式熔斷器的功能?，F實中經常出現缺熔管、缺熔體或用銅絲、鋁絲甚至于鐵絲勾掛代替熔體的情況。使得線路的跳閘率和配電變壓器的故障率居高不下。
跌落式熔斷器主要由以下部件組成
編號No. 部件名稱 Description
1 螺母 Nut
2 螺桿 Long Bolts
3 安裝支架Ⅰ Mounting BracketⅠ
4 安裝支架Ⅱ Mounting BracketⅡ
5 瓷件 Porcelain Insulator
6 彈簧墊圈 Spring Washer
7 上蓋槽 Onepiece channel
8 熔管 Fuse Tube
9 下支座 Lower Socket
10 下觸頭 Lower contacts
11 接線端 Connector
12 上觸頭 Upper Contacts
13 導向鉤 Attachment Hooks
14 操作環 Operation Ring
安裝提示
(1) 安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。
(2) 熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。
(3) 熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。
(4) 熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的最外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。
(5) 熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。
(6) 所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體最少能承受147N以上的拉力。
(7) 10kV跌落式熔斷器安裝在戶外，要求相間距離大于70cm。
型號

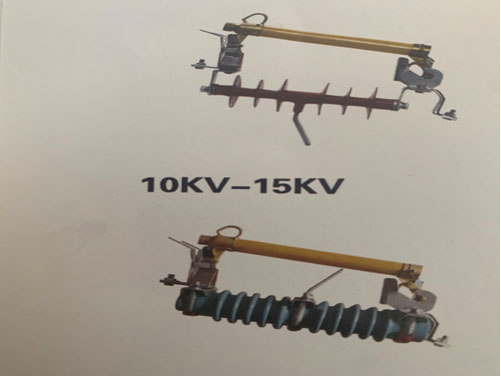

10KV-15KV:
HRW7,RW7,HRW12,RW12,HRW9,RW9,HRW11,RW11,HRW11-12F,RW11-2F

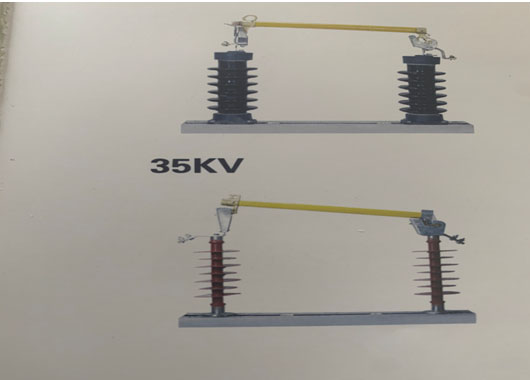

35KV:
HRW5,RW5
