負荷開關是介于斷路器和隔離開關之間的一種開關電器，具有簡單的滅弧裝置，能切斷額定負荷電流和一定的過載電流，但不能切斷短路電流。
FN12-12(R)D/125-31.5戶內高壓真空負荷開關系列

主要技術參數
項目  單位 數值
  FN12-12D/630 FN12-12(R)D/125-31.5
額定電壓 kV 12
額定頻率 Hz 50
額定電流 A 630 125
lmin工頻耐受電壓 kV 對地及 間42、隔離斷48
雷電沖擊耐受電壓 kV 對地及 間75、隔離斷85
額定熱穩定電流 kA 20(4s)
額定動穩定電流 kA 50
額定短路關合電流(峰值) kA 50
額定斷路開斷電流(預期值) kA  31.5
臨界開斷電流時最大I.T A  (視熔斷器)
小開斷電流   (視熔斷器)
額定轉移電流 kA  1.6
大開斷電流 kA  31.5
開斷空載變壓器容量 KVA 1250
額定電纜充電電流 A 10
額定有功負載電流開斷次數 次 10000
撞擊器撞擊負荷開關分閘時間 S <0.06
接地開關熱穩定電流 kA 20(2s) 20(2s)
接地開關熱穩定電流(峰值) kA  50
電動操作電源電壓 V AD/DC 220
FZN25-12D/T630-20  FZRN25-12D/T125-31.5

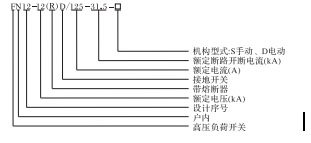

型號及其含義

主要技術參數
 項目 單位 數值
  FN25-12D/T630-20  FZRN25-12D/T125-31.5
額定電壓 kV 12
額定頻率 Hz 50
額定電流 A 630 125
額定絕緣水平 1min工頻耐受電壓(有效值) k V 滅弧室斷口30
   對地及相間42、隔離斷48
 雷電沖擊耐受電壓(峰值) kV 對地及相間75、隔離斷85
額定動穩定電流(峰值) kA 50
4S熱穩定電流  kA 20
額定有功負載開斷電流 A 630
額定閉環開斷電流 A 630
額定電纜充電開斷電流 A 10
額定開斷空載變壓器容量 K V A 1600
額定交接電流   1350
熔斷器型號   SDLAJ-12 SFLAJ-12
撞擊器輸出能量 J  2-5(中等)
額定短路關合電流 kA 50
接地開關額定動穩定電流 kA 50
接地開關2s熱穩定電流 kA 20
輔助回路額定電壓 V AC110,220;DC110,220
機構壽命 次 1000
