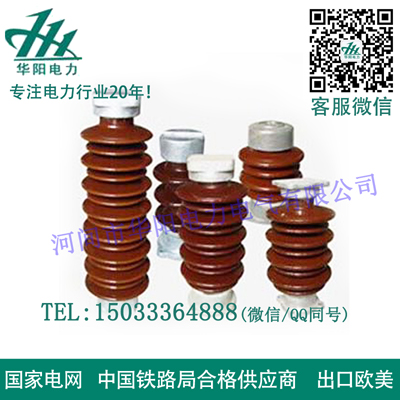

支柱絕緣子
戶內支柱絕緣子按結構可分為外膠裝、內膠裝和聯合膠裝3個系列。 (1)外膠裝支柱瓷絕緣子:是生產的戶內空心隔板支柱絕緣子，其中上金屬附件和下金屬附件用膠合劑膠裝在帶空腔的瓷件的外圓柱面上，稱為外膠 裝結構。上金屬附件是圓形的，下金屬附件有圓形、橢圓形和方形的三種型式。瓷件表面上一般有很少的幾個棱 ，以提高沖擊和工頻閃絡電壓，靠近上 附件的棱對提高沖擊閃絡電壓有較大的意義。為了減少熱應力以及調節瓷件制造上的高度差別，附件和瓷件之間墊有襯墊。 (2)戶內內膠裝支柱瓷絕緣子:針對外膠裝絕緣子的缺點，為了減小絕緣子外形尺寸，特別是高度尺寸，發展了戶內內膠裝絕緣子系列。為了充分利用絕 緣件高度，上、下金屬附件均借膠合劑膠裝入瓷件的上、下孔內，襯墊是為了緩和熱應力或作為- -個隔層的。內膠裝絕緣子的優越性不僅是絕緣子本身的尺 寸、質里和金屬材料消耗比外膠裝系列咸少許多，它使所配套的電器和配電裝置(如隔離開關、成套電裝置等)尺寸和質里減小，并節省了電力設 備所占空間。目前它使用在7. 2- 24kV級。 (3)聯合膠裝支柱瓷絕緣子:這種絕緣子由于上附件內膠裝，從而縮短了絕緣子高度，同時由于下附件外膠裝，可以有效地發揮瓷體的機械強度，縮小了 瓷件直徑。此外，這種絕緣子制作也簡單。 戶外支柱絕緣子按結構分，有針式支柱瓷絕緣子和棒形支柱瓷絕緣子兩個系列。 分戶外針式支柱絕緣子與(線路)針式絕緣子相似，區別在于前者頭部膠裝了金屬帽，通過帽上的螺紋孔和一-定的金具固定所支持的帶電導體，而后者一般 靠瓷件頭部的頂槽或側槽直接綁扎導線。針式支柱絕緣子電壓等級一般到40. 5kV,更高電壓等級時由幾個元件串接成絕緣子柱使用。 戶外棒形支柱絕緣子，我國20世紀60年代初期開始生產，70年代以來大量生產了棒形支柱絕緣子以代替針式支柱絕緣子。這種絕緣子與線路柱式絕緣子以 及瓷橫擔絕緣子相似同屬型絕緣子，使用中不擊穿、不老化，運行維護簡單。棒形支柱絕緣子元件電壓等級一般到16kV， 更高電壓等級時亦串接成柱使用。 棒形支柱絕緣子也稱實心支柱絕緣子，它屬于圓柱形支柱絕緣子。 |
|
